双节距束线机

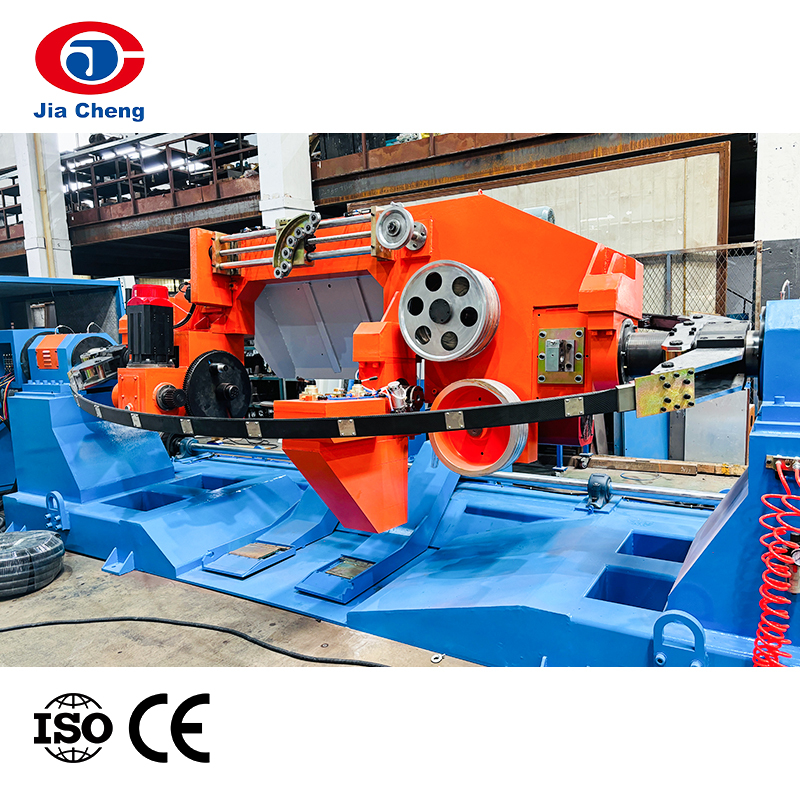

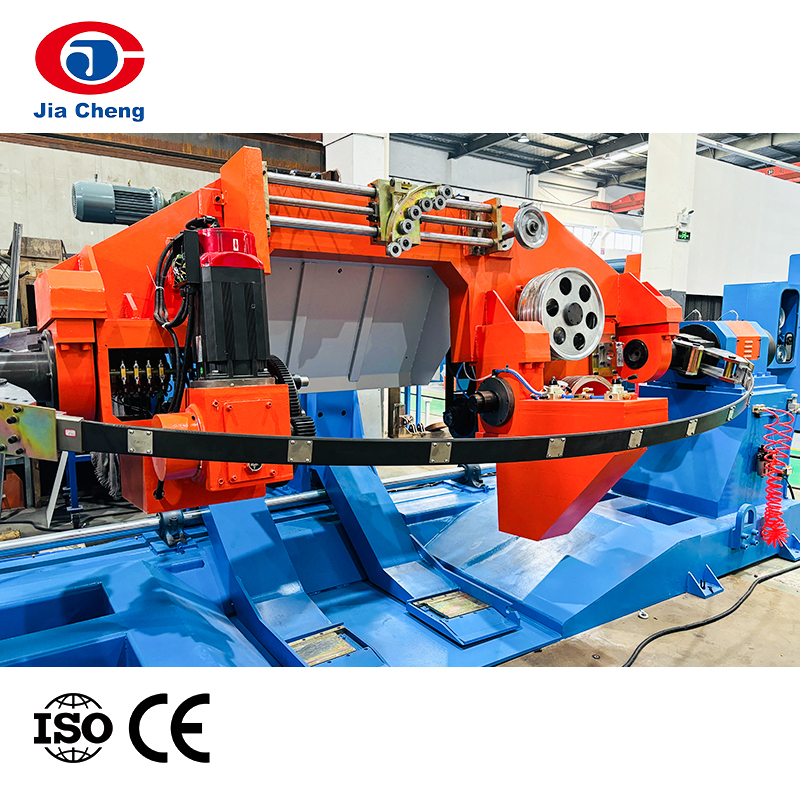

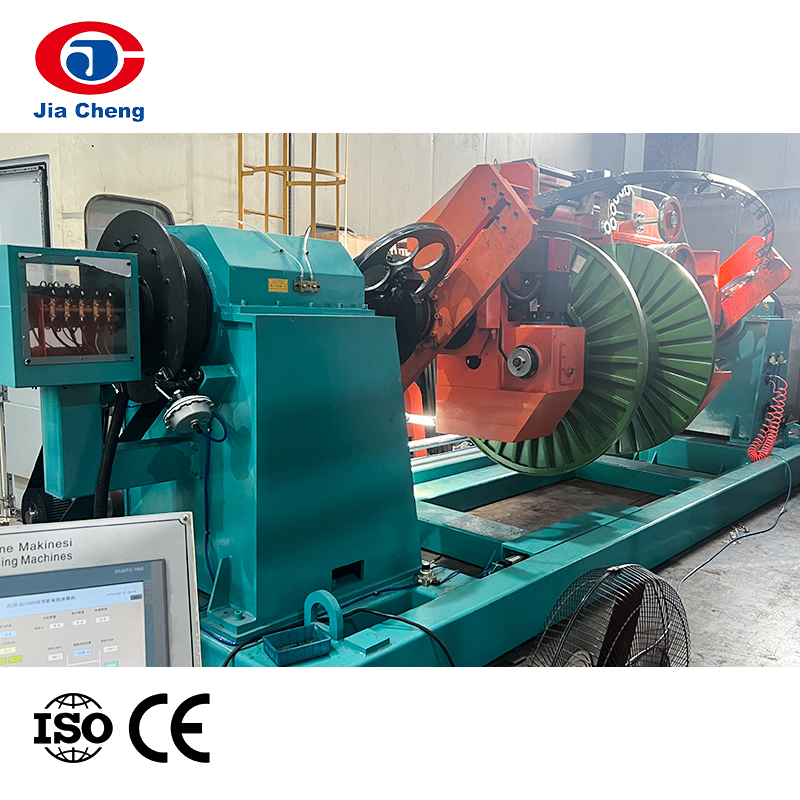

双节距绞线机
产品介绍
P型全自动双节距绞线机适用于7股及以上裸铜线、镀锡线及漆包线的绞合加工。成品线广泛应用于电子线、耳机线、电话线、电力电缆、音视频线、汽车线及网络线等产品的制造。
适用于：裸铜线、镀锡线、漆包线的绞合。
技术参数
型号
SJ800
SJ1000
SJ1250
适用产品
通信电缆、计算机线、仪表电缆
成品线径(mm)
≤Φ8.0
≤Φ8.0
≤Φ8.0 铜线Φ3.0–10 / PVCΦ5.0–15
绞合截面积
0.80-22.00mm2/max
1.20-38.00mm2/max
3.50-50.00mm2/max
软铜单线直径
0.38-1.60mmΦ/max
0.45-2.00mmΦ/max
1.00-2.60mmΦ/max
绝缘线直径
1.00-2.50mmΦ/max
1.00-2.50mmΦ/max
2.00-6.50mmΦ/max
最大线速度
150mpm/max
150mpm/max
150mpm/max
节距范围
17-200mm
20-200mm
40-350mm
转盘转速
1200rpm/max
1000rpm/max
800rpm/max
最大装载重量
900kg
1500kg
3000kg
绞向
S / Z
主电机功率
22kw 直流电机
30kw 直流电机
50kw 直流电机
牵引驱动
11kw DC
15kw DC
30kw DC
收线驱动
3.7kw DC
5.5kw DC
7.5kw DC
排线驱动
0.75kw 变频控制
0.75kw 变频控制
0.75kw变频控制
上下盘驱动
0.75kw 减速电机
0.75kw 减速电机
1.5kw 减速电机
电控方式
数字直流控制
修正系统
线速度同步自动控制
收线盘规格
OD: Φ800mm/max
OD:Φ1000mm/max
OD: Φ1250mm/max
盘宽 OW
OW:600mm/max
OW:750mm/max
OW:950mm/max
控制系统
触摸屏 + LCD控制
张力控制
恒张力控制
节距设定
屏幕数字设定
操作方向
左/右手操作
排线宽度
500mm/max
700mm/max
900mm/max
排线方式
根据线径数字设定
收线方式
气动无轴式
上下盘方式
电动升降平台自动定位
制动方式
盘式制动
轴承润滑
定期加脂
气压
6kg/cm2
电源
380V 50Hz
噪音
85db
外形尺寸(L*W*H)
3750*2100*2050
4300*2200*2200
6000*2200*2200
设备重量
4900kg
6500kg
13500kg
型号
SJ1600
SJ2000
用途
铜/铝圆形紧压导体绞合
成品线径(mm)
25mmΦ/max
35mmΦ/max
柔性绞合截面积
16÷240mm2 (6AWG-450MCM)
半成型绞合（1+6）
16÷50mm2(6-1/0AWG)
铜紧压截面积
16÷240mm2
16÷240mm2
铝紧压截面积
16÷400mm2
16÷400mm2
最大线速度
170m/min
100mpm/max
节距范围
50-700mm
60-600mm
转盘转速
600rpm/max
350rpm/max
最大装载重量
8000kg
10000kg
最大紧压率
13%
13%
牵引轮
2*Φ600mm
2*Φ1000mm
绞向
S / Z
主电机功率
90kw DC motor
100kw DC motor
牵引驱动
55kw DC motor
60kw DC motor
收线驱动
18.5kw DC motor
22kw DC motor
排线驱动
1.1kw 变频
1.1kw 变频
上下盘驱动
1.5kw 减速电机
1.5kw 减速电机
线轴尺寸
OD: Φ1600mm/max
OD: Φ2000mm/max
绕线器 OW 尺寸
OW:1180*800*80
OW:1500*1250*10
控制系统
PLC + 人机界面
张力控制
收线电机指示张力控制
节距设定
OLC数字设定
操作方向
左/右手
排线宽度
1000mm/max
排线方式
根据线径数字设定
收线方式
气动无轴式
上下盘方式
自动定位装盘
制动方式
盘式制动
润滑方式
定期加油
气压
8kg/cm2
电源
380V 50Hz
噪音
85db
外形尺寸(L*W*H)
11000*5500*4500
14000*5500*450
设备重量
4900kg
13500kg
