双节距束线机

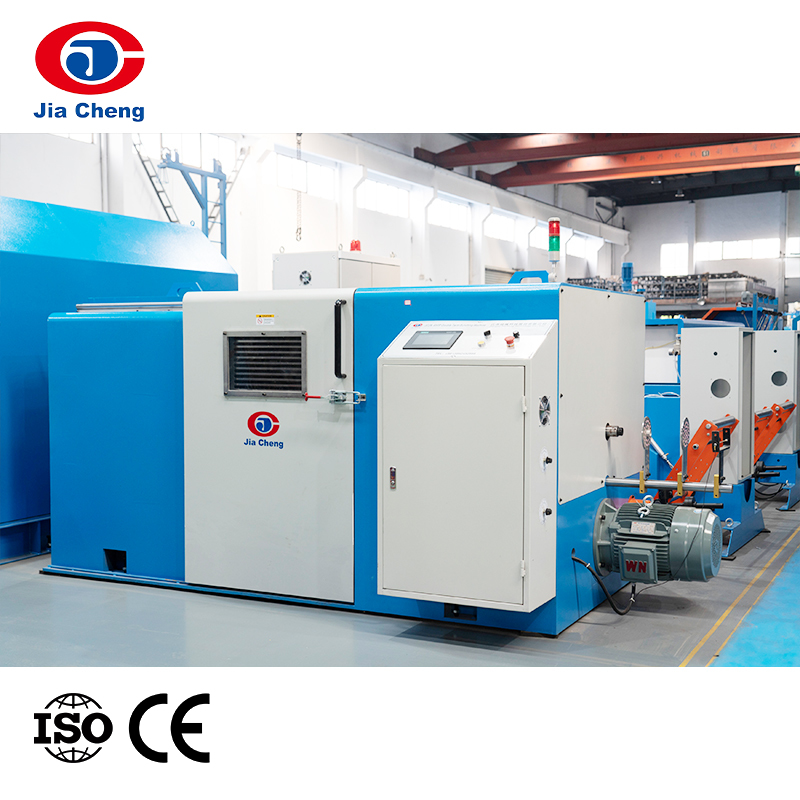

P型全自动双节距绞线机
产品介绍
该设备适用于7股及以上裸铜线、镀锡线及漆包线的绞合加工。采用磁粉制动系统，当发生断线时可自动刹车，收线张力采用磁粉离合器控制，并配备PLC控制系统，实现稳定、高效的绞线作业。
设备特点：
1）变频器采用汇川（INOVANCE）品牌，轴承选用进口品牌
2）电机采用国内一线品牌，性能稳定可靠
3）低压电气开关及制动系统选用国内外高端品牌
应用领域：
适用于7股裸铜线、镀锡线、漆包线的绞合生产。
技术参数
设备型号
JCJX-300P
JCJX-500P
JCJX-500PB
用途
裸铜线/镀锡线/漆包线绞合
控制方式
PLC+HMI+变频控制
绞合截面积(mm²)
0.035-0.45
0.05-2.50
0.05-4.00
单线直径(mm)
Φ0.05-Φ0.25
Φ0.10-Φ0.45
Φ0.10-Φ0.52
节距范围(mm)
2.00-17.17
6.30-50.40
6.30-80.5
绞向
S / Z
收线张力
磁粉离合器控制
主轴最高转速(r/min)
3000
3000
2500
排线方式
轴承横动排线（行程可调）
轴承润滑
高温油嘴润滑
稀油循环润滑
上下盘方式
液压式
最大收线盘
Φ300
Φ500
Φ500
自动停机
达到设定长度或内外断线自动停机
制动方式
磁粉制动
电机功率(kw)
4
5.5
5.5
主轴中心高(mm)
630
700
700
设备型号
JCJX-650P
JCJX-800P
JCJX-1000
用途
裸铜线/镀锡线/漆包线绞合
控制方式
PLC+HMI+变频控制
绞合截面积(mm²)
0.18-6.00
2.5-16.00
8.00-20.00
单线直径(mm)
Φ0.18-Φ1.00
Φ0.50-Φ1.20
Φ0.72-Φ6.0
节距范围(mm)
11.61-99.04
22.51-152.32
22.73-173.66
绞向
S / Z
收线张力
磁粉离合器控制
主轴最高转速(r/min)
2000
1200
800
排线方式
轴承横动排线（行程可调）
轴承润滑
稀油循环润滑
高温油嘴润滑
高温油嘴润滑
上下盘方式
液压式
最大收线盘
Φ630
Φ800
Φ1000
自动停机
达到设定长度或内外断线自动停机
制动方式
磁粉制动
电机功率(kw)
7.5
11
22
主轴中心高(mm)
850
900
1100
