细拉机

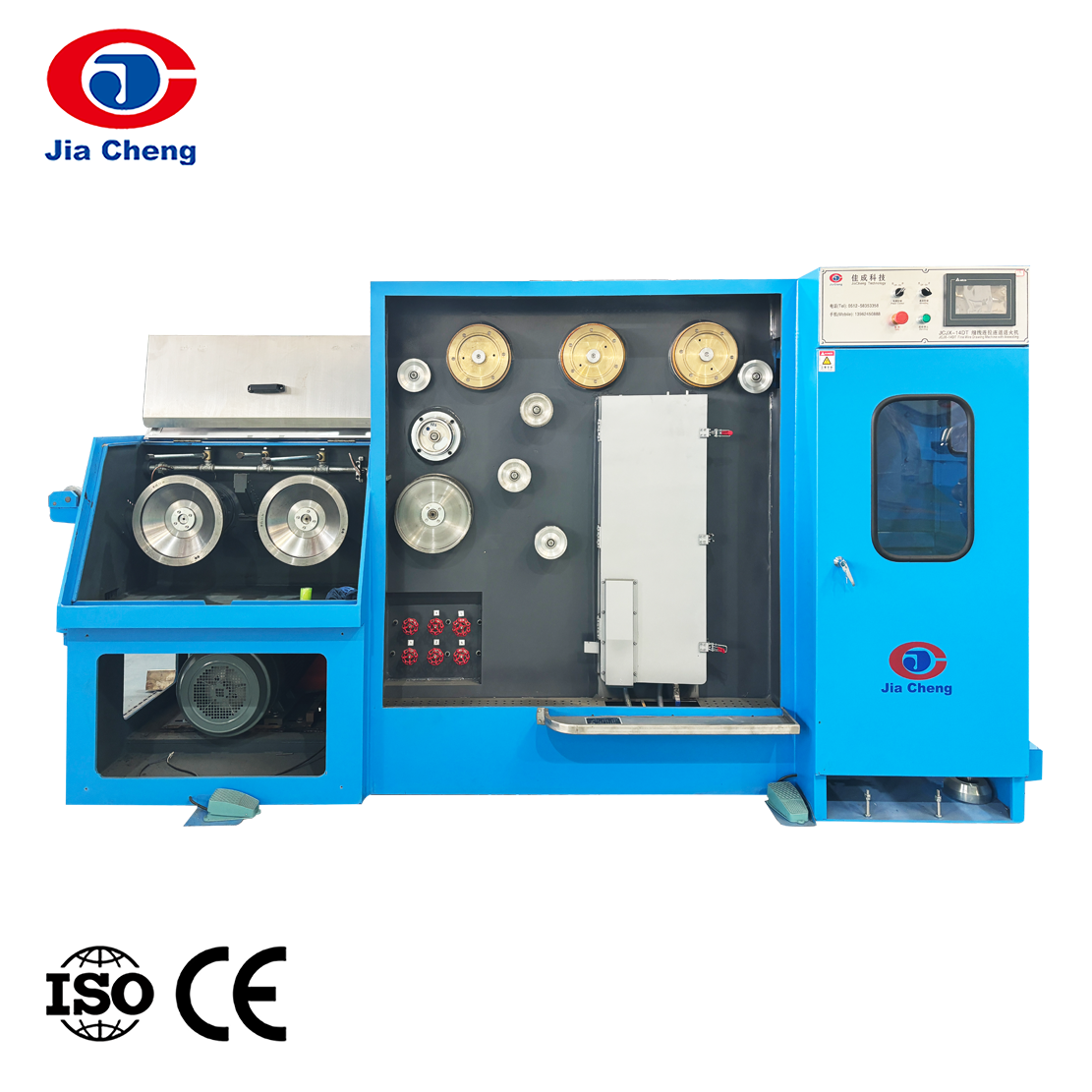

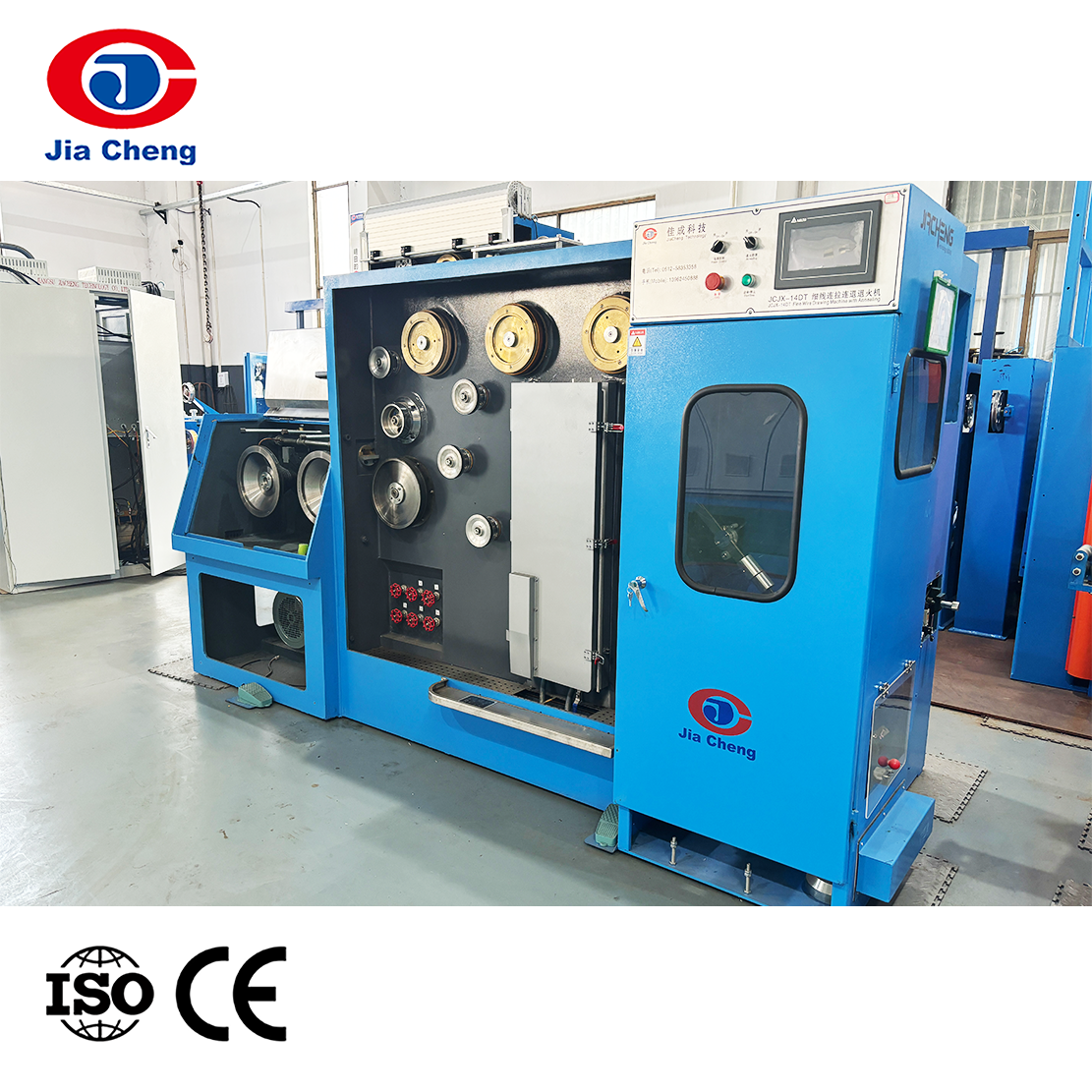

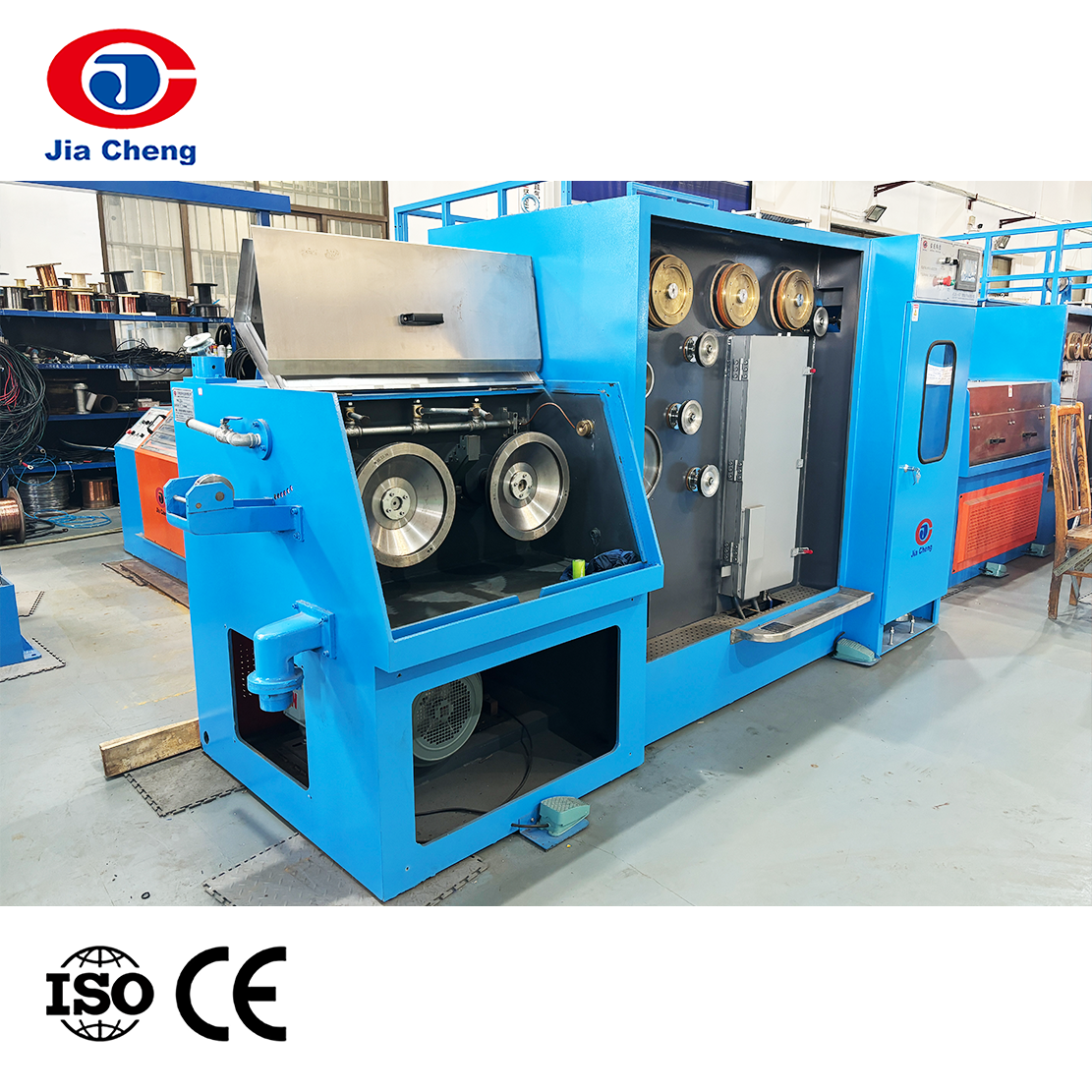

带退火细拉机
产品介绍
该设备在同一生产线上完成拉丝与退火工序，省去中间转运和二次装夹，实现“放线 → 拉丝 → 退火 → 冷却 → 收线”的连续生产流程。支持双线同时加工，出线速度可达1800m/min，有助于缩短生产周期。
采用PLC+HMI同步控制系统，实现拉丝张力、退火温度及收线速度的闭环联动控制。
设备说明
1）双变频控制

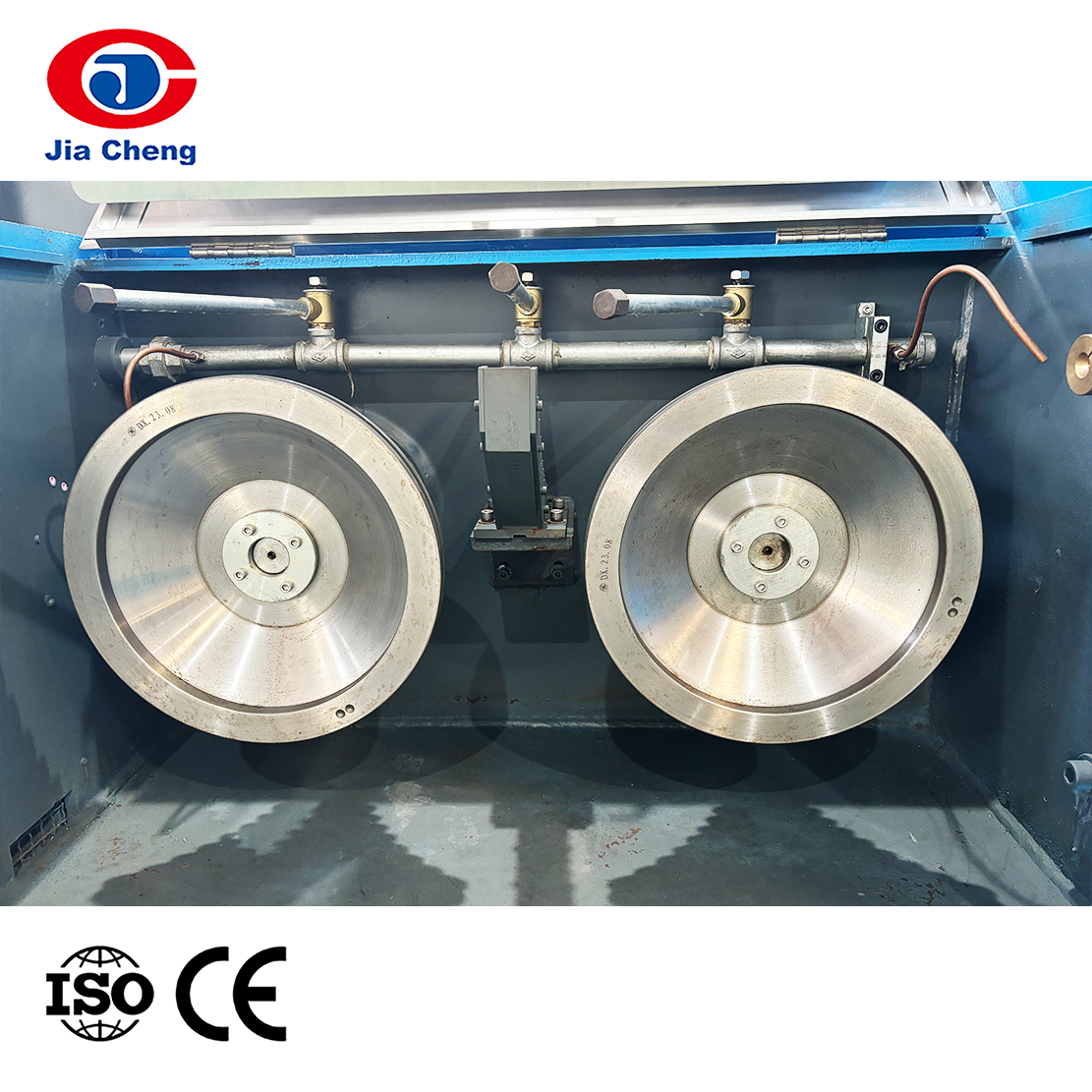

2）拉丝轮采用陶瓷喷涂处理，上下盘采用锥压固定方式，操作方便

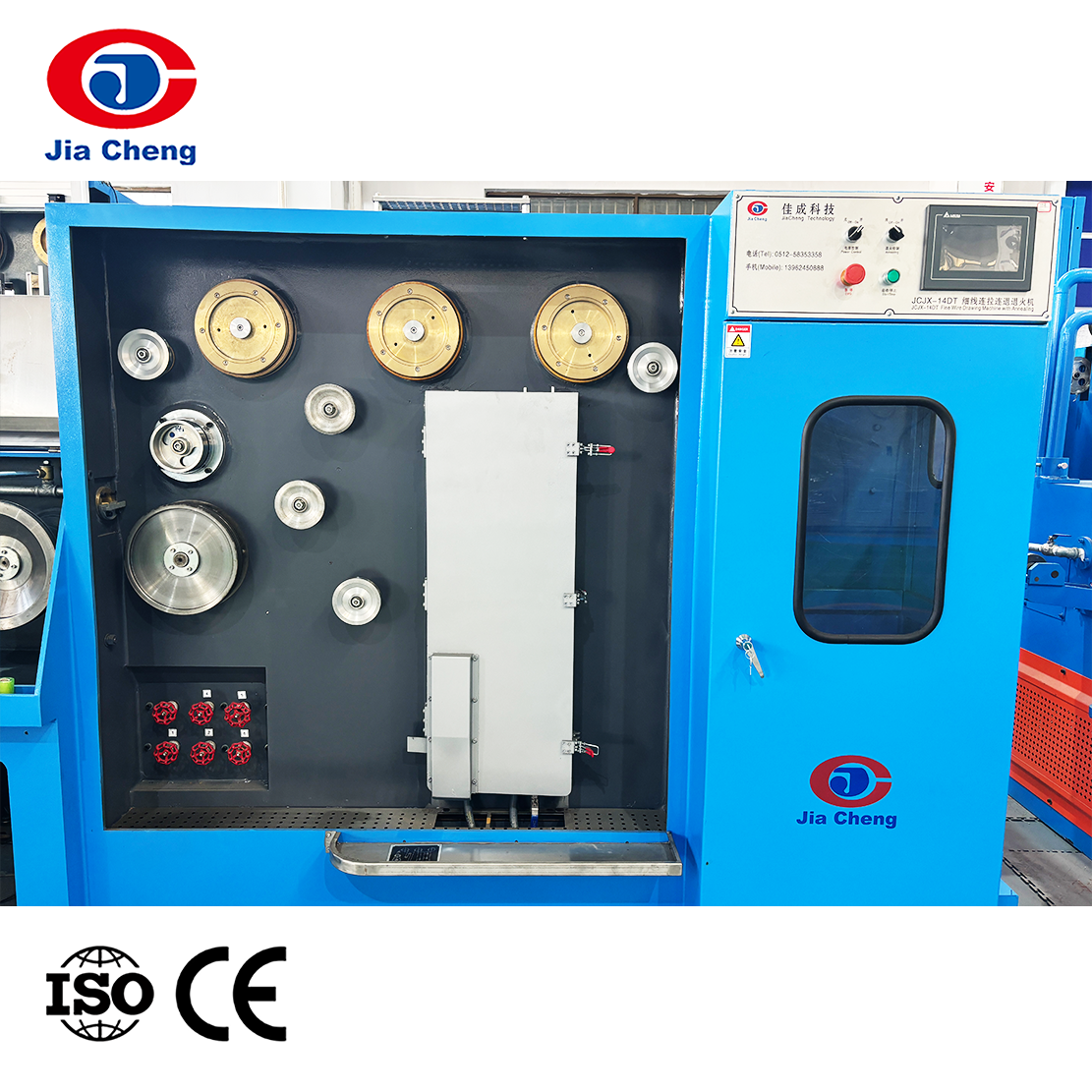

3）采用四接触轮三段式退火结构，与拉丝主机通过平皮带连接
应用范围
用于铜线拉丝及在线退火处理
技术参数
设备型号
JCJX-DT14
JCJX-DT17
JCJX-DT22
JCJX-DT24
控制方式
双变频控制
最大进线直径(mm)
Φ1.6
Φ1.5-Φ2.6
Φ1.2-Φ1.38
Φ1.0
出线直径(mm)
Φ0.25- Φ0.65
Φ0.3-Φ0.8
Φ0.1-Φ0.45
Φ0.08-Φ0.35
最大模具数量
14
17
22
24
拉丝速度
1200m/min
1500m/min
1800m/min
机体结构
钢板焊接
拉丝轮
陶瓷等离子涂层拉丝轮
主电机功率(kw)
18.5
18.5-37
11(15)
收线电机功率(kw)
5.5
4-15
4
定速轮直径(mm)
Φ268
Φ200
Φ160
传动方式
皮带传动
最大退火电压(DC)
60V
最大退火电流(DC)
600A
400A-800A
200A(250A)
收线盘规格(mm)
Φ300/Φ400
Φ300- Φ630
Φ300
润滑方式
喷淋式
排线方式
同步电机 + 皮带
制动方式
磁力制动
磁力或气动制动
磁力制动
张力控制
重锤式
气动或重锤式
重锤式
