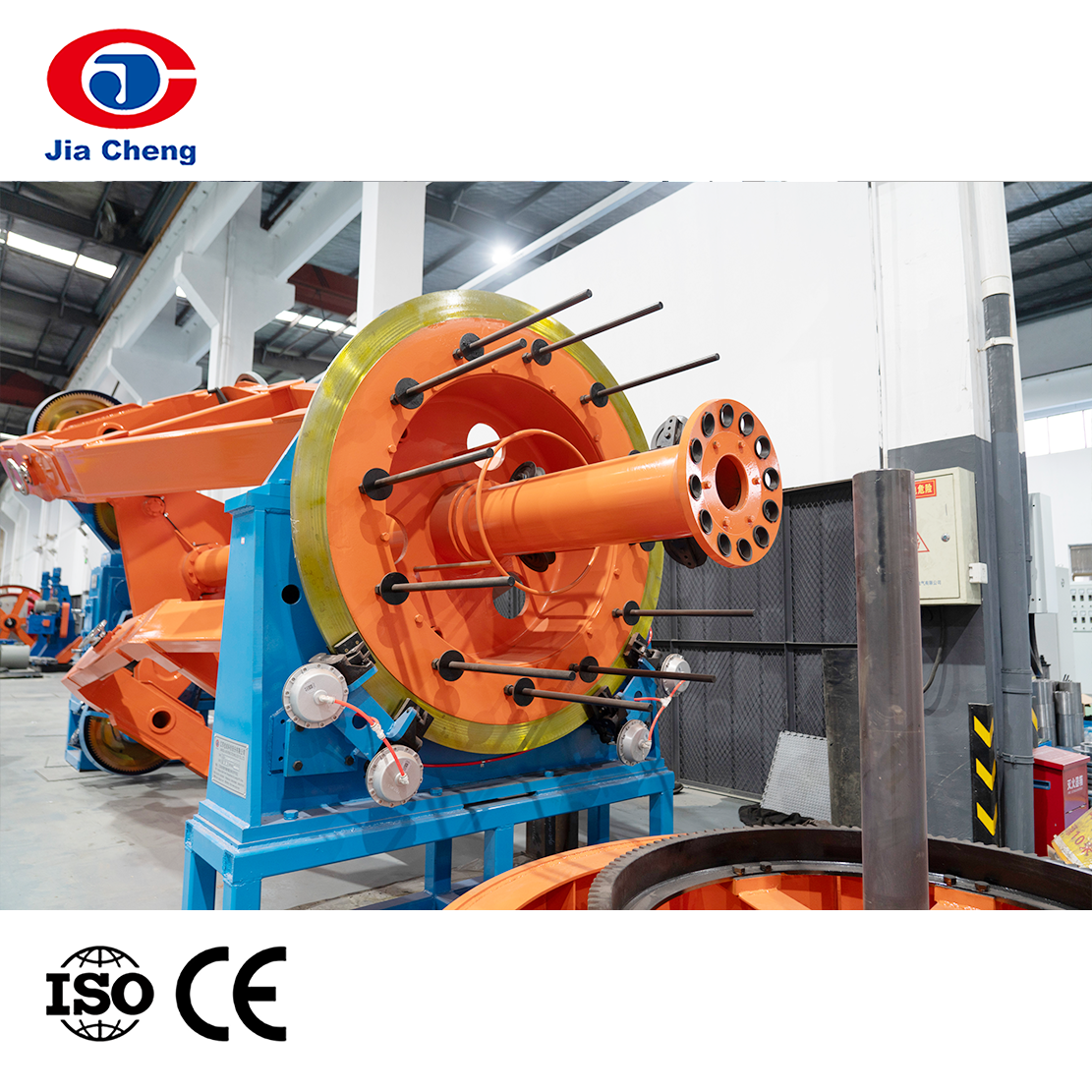

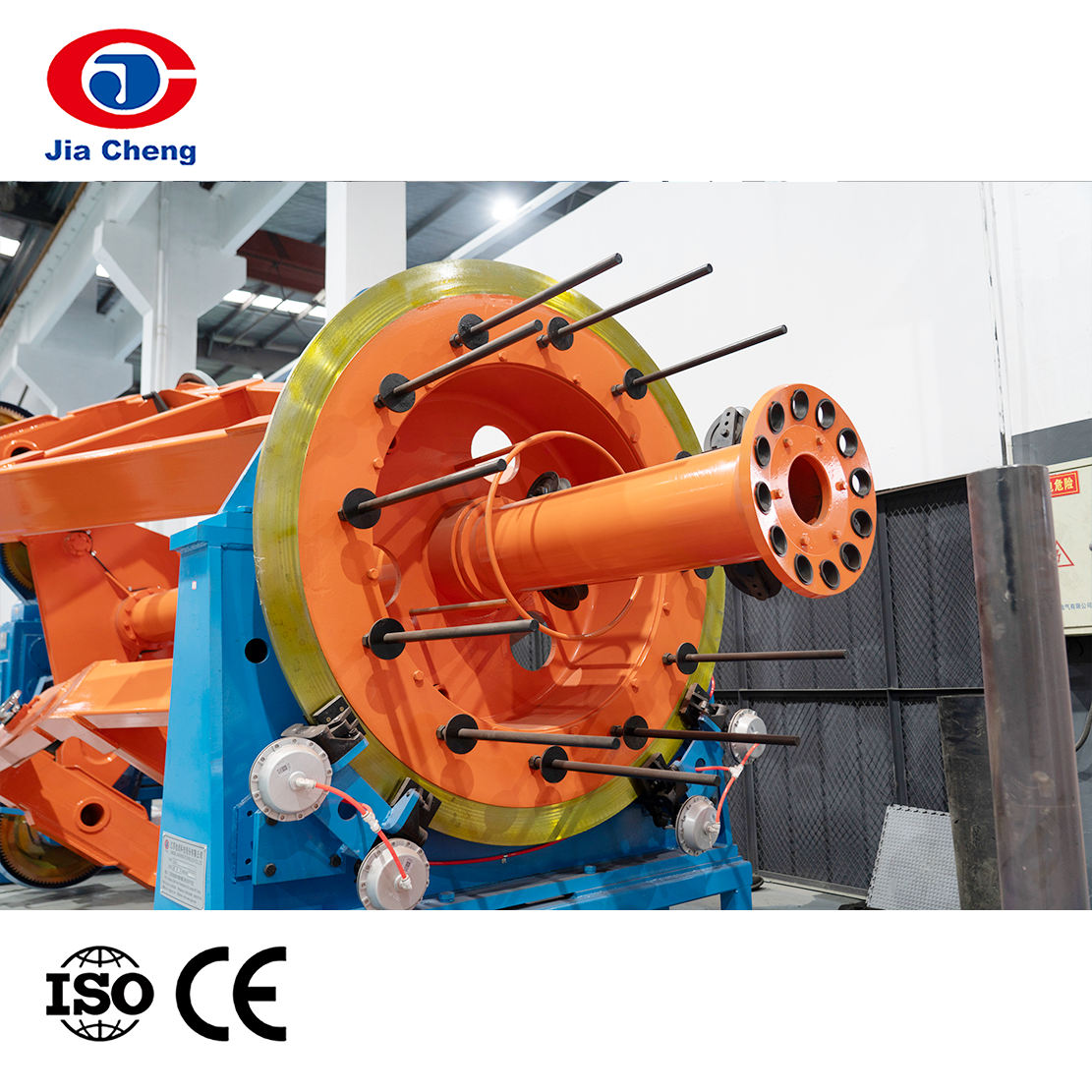

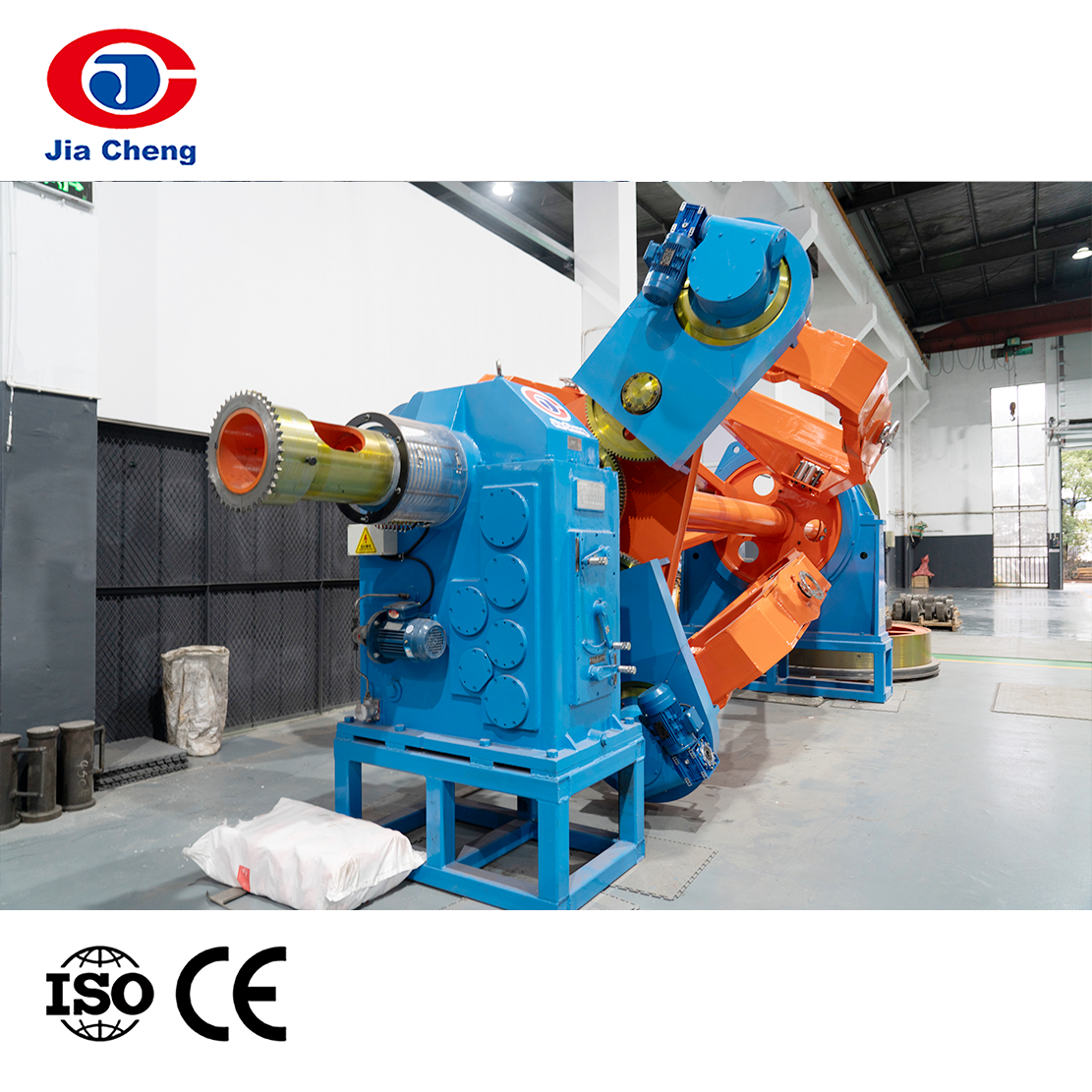

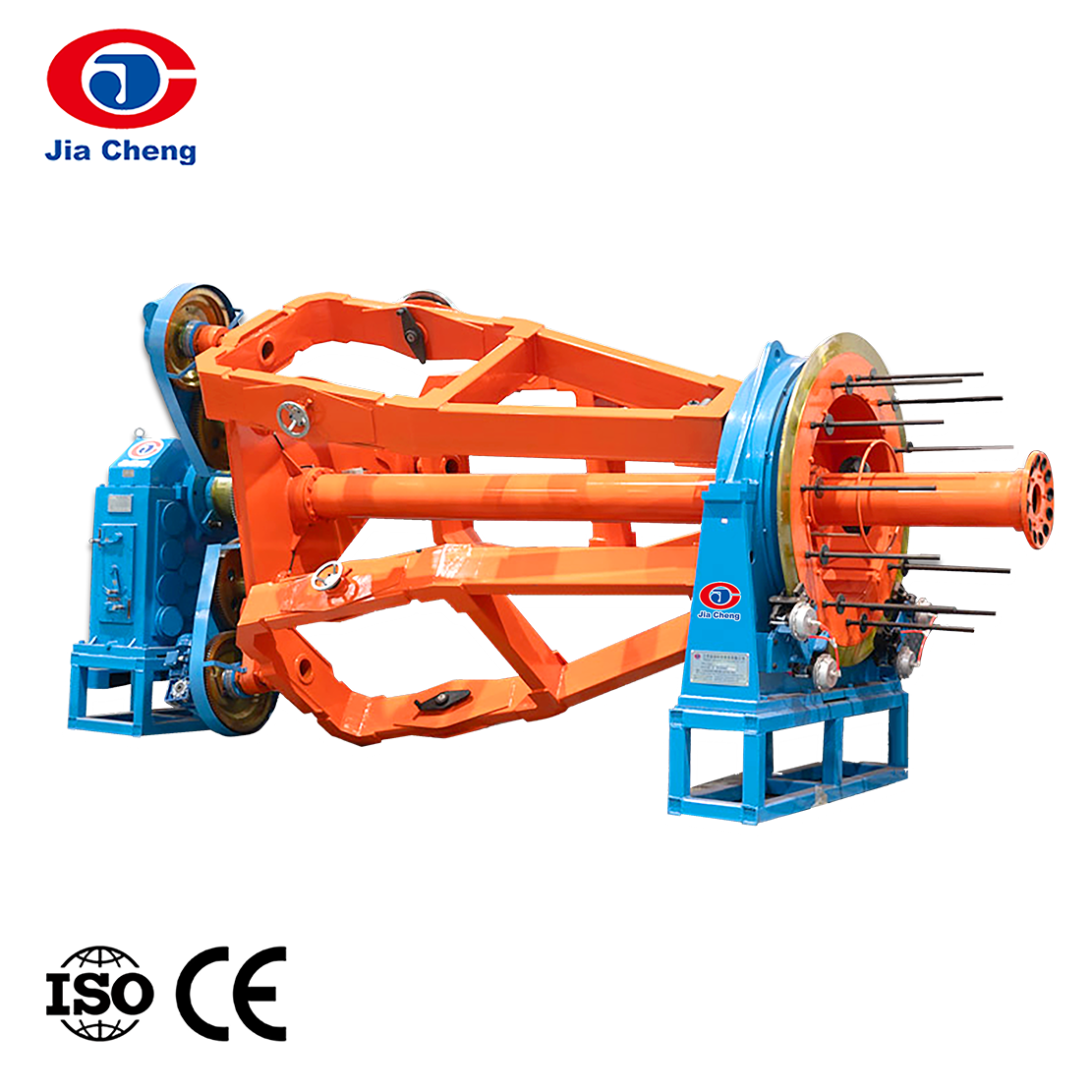

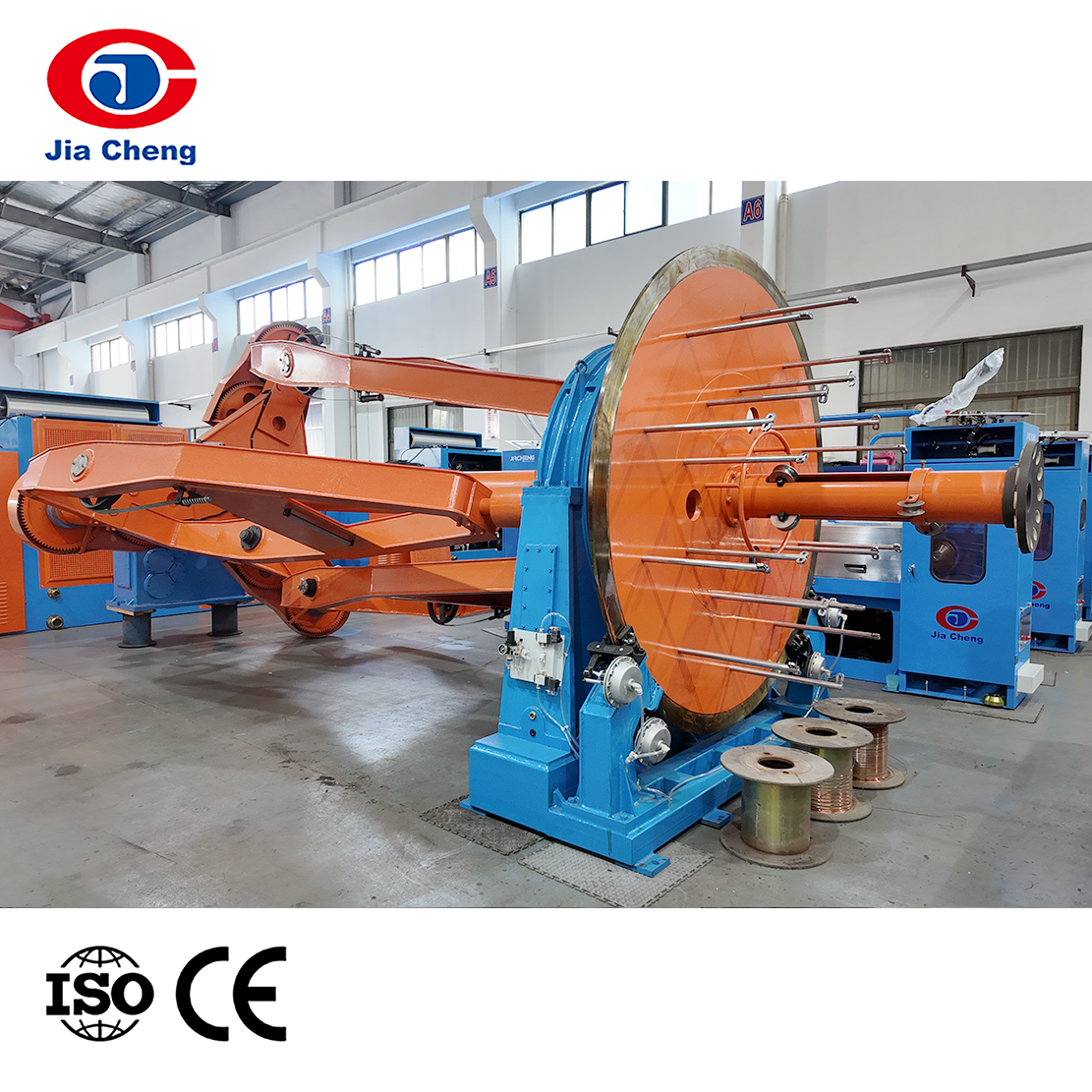

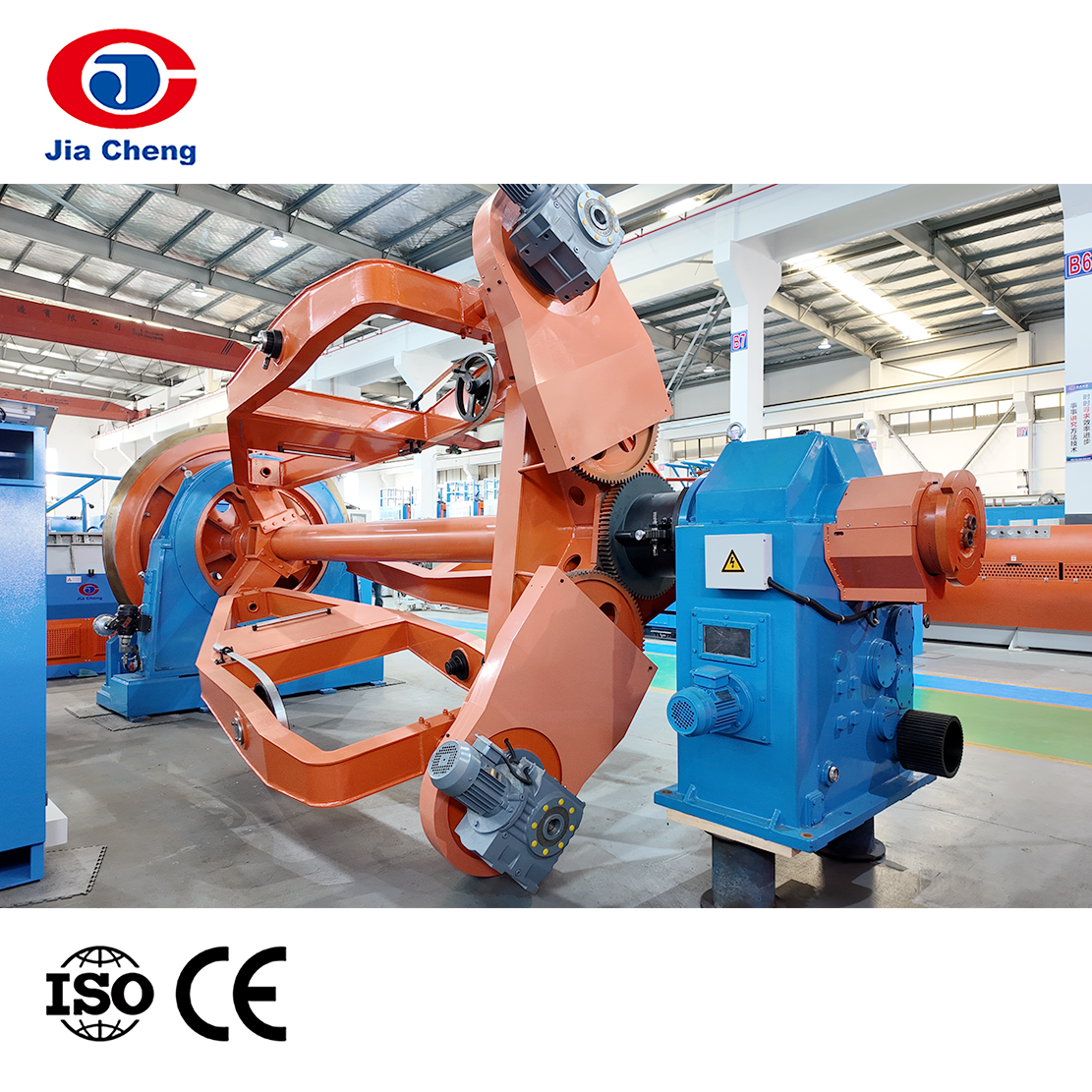

摇篮式成缆机
该设备主要用于电线电缆制造行业中3~7芯电缆的成缆工艺。因其结构类似摇篮而得名,适用于中低压电力电缆及控制电缆等多种类型电缆的生产。
该设备既可生产带退扭的圆形电缆,也可生产无退扭的扇形电缆。可用于电话电缆、控制电缆、主干电缆、塑料电缆及交联电缆等生产。同时可在成缆过程中完成非金属包带和金属铠装工艺。

技术参数
|
型号 |
项目 |
CLY630/1+6 CLY630/1+1+3 |
CLY800/1+6 CLY800/1+1+3 |
CLY1000/1+6 CLY1000/1+1+3 |
CLY1250/1+6 CLY1250/1+1+3 |
CLY1600/1+1+3 |
CLY2000/1+1+3 |
|
主机 |
成缆截面 |
2-25mm² |
6-50mm² |
25-185mm² |
25-240mm² |
35-300mm² |
35-400mm² |
|
电缆直径 |
φ25mm |
Φ35mm |
Φ75mm |
Φ90mm |
Φ100mm |
Φ120mm |
|
|
放线盘 |
φ630mm |
Φ800mm |
Φ1000mm |
Φ1250mm |
Φ1600mm |
Φ2000mm |
|
|
主机转速 |
10-40r/min |
10-40 r/min |
11.2-26.7 r/min |
11.2-26.7 r/min |
6.9-12 r/min |
4.9-9.8 r/min |
|
|
齿轮箱 |
6级 |
||||||
|
主电机功率 |
15kw |
18.5kw |
37kw |
37kw |
45kw |
55kw |
|
|
包带机 |
包带速度 |
112-350r/min |
112-350 r/min |
125-350 r/min |
125-350 r/min |
116-300 r/min |
116-300 r/min |
|
包带节距 |
12-260mm |
16-319mm |
|||||
|
齿轮箱 |
6级 |
||||||
|
铠装机 |
铠装速度 |
94-292r/min |
112-292r/min |
||||
|
铠装节距 |
14-230mm |
14-260mm |
14-350mm |
14-350mm |
16-330mm |
16-330mm |
|
|
齿轮箱 |
6级 |
||||||
|
牵引 |
牵引形式 |
牵引轮式 |
|||||
|
牵引轮直径 |
1250mm 双轮 |
1600mm 双轮 |
2000mm 单轮 |
2000mm 单轮 |
2500mm 单轮 |
2500mm 单轮 |
|
|
牵引速度 |
7.4-40m/min |
7.4-40 m/min |
4.2-43 m/min |
4.2-43 m/min |
4.8-37 m/min |
4.8-37 m/min |
|
|
齿轮箱 |
36级 |
||||||
|
收排线 |
收线盘规格 |
PN800-1250 |
PN800-1600 |
PN1000-2000 |
PN1250-2500 |
PN1600-3150 |
PN2000-3150 |
|
排线方式 |
丝杆式 |
/ |
|||||
|
收线方式 |
无轴式 |
轨道排线 |
|||||
|
力矩电机 |
4kg.m |
4kg.m |
6kg.m |
6kg.m |
8kg.m |
8kg.m |
|
|
控制系统 |
主电机 直流 / 交流 |
||||||
|
运行方向 |
由左向右 |
||||||
