其他绞线/束线设备

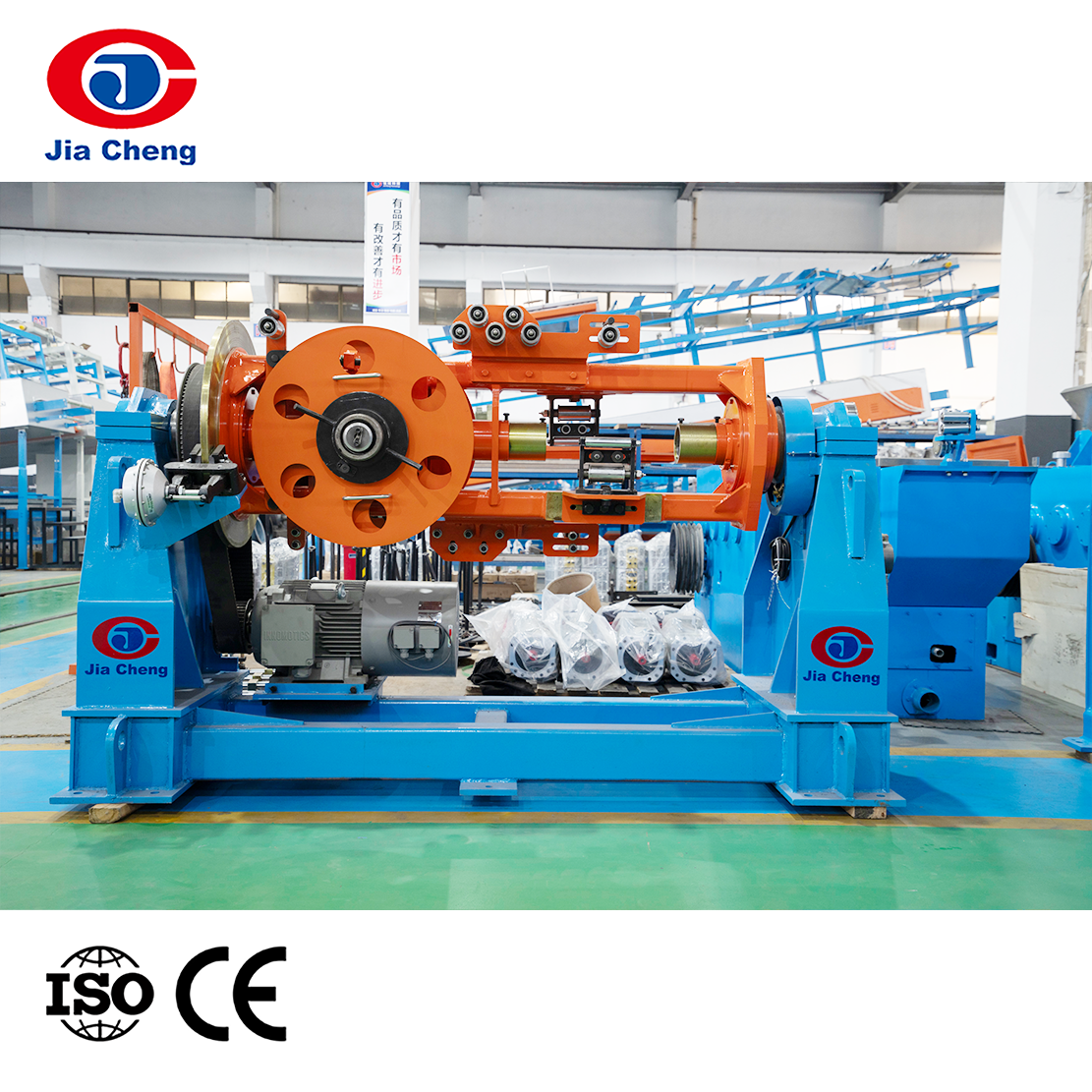

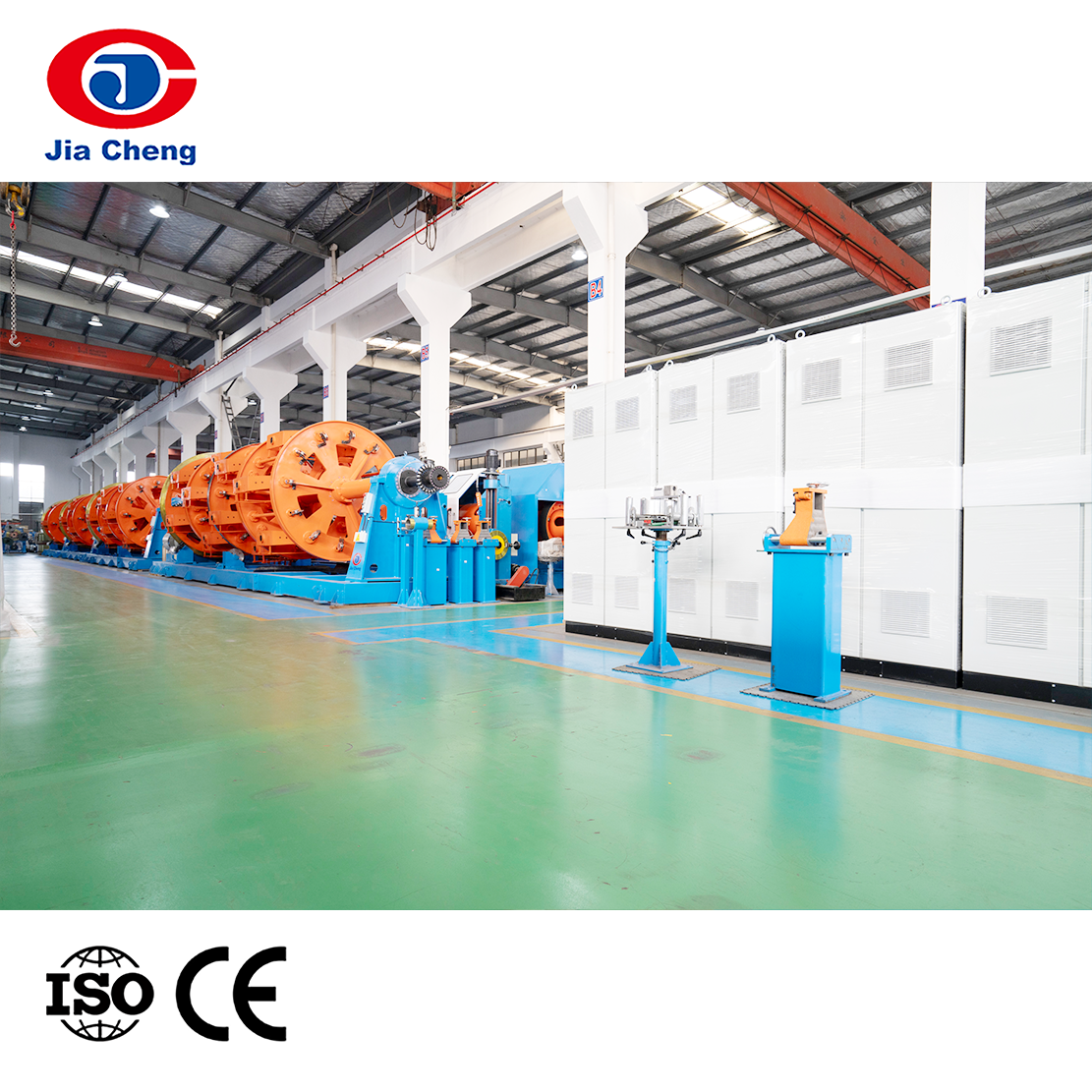

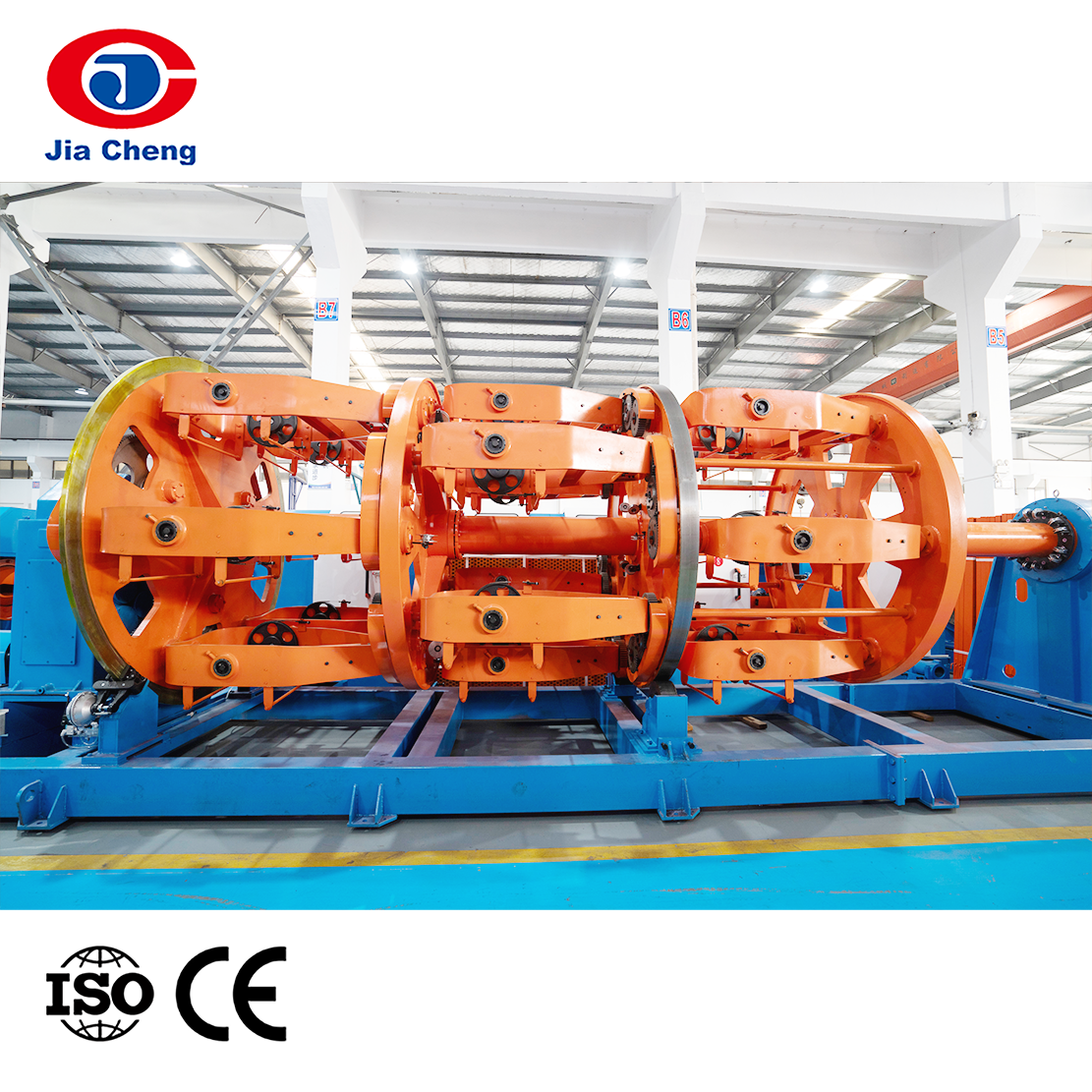

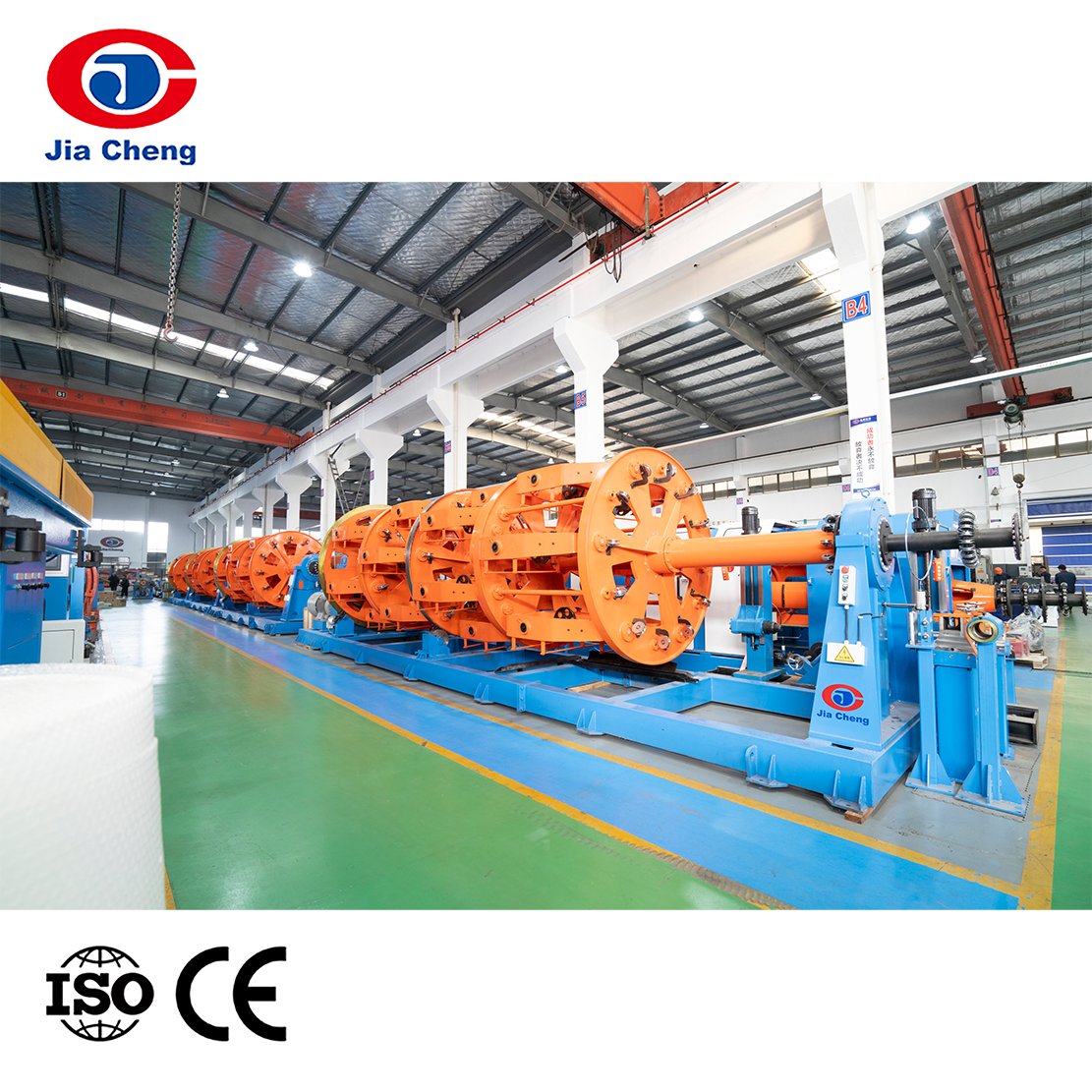

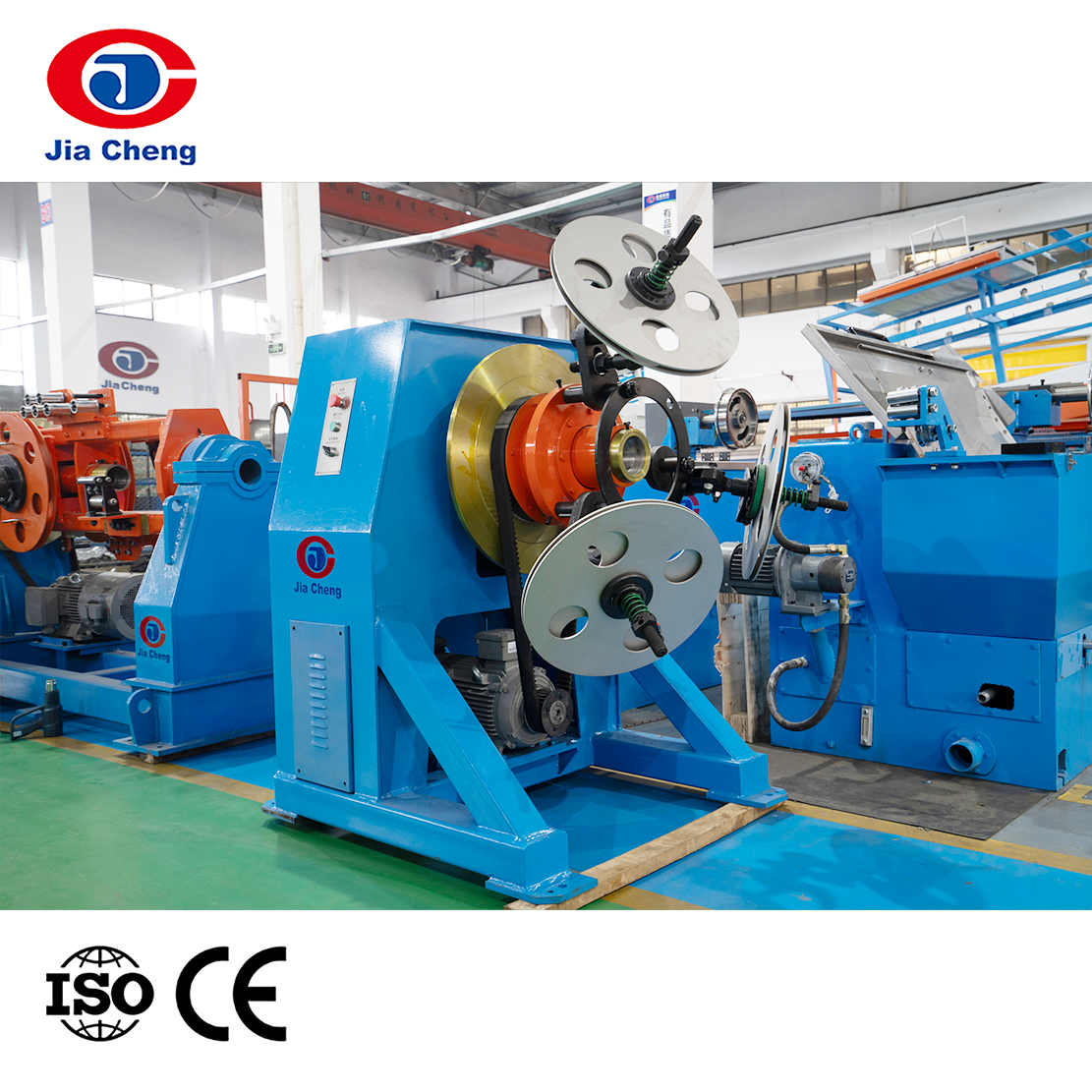

行星式绞线机
产品介绍
行星式绞线机采用行星式绞合原理，具有较高的生产效率、稳定的绞合控制能力以及良好的适应性，适用于多种规格和材质的电缆材料加工，包括铜线、铝线及钢线等。可为不同领域的电缆产品提供稳定的绞合解决方案。
该设备适用于绝缘线芯的绞合成缆，以及钢芯铝绞线（ACSR）、裸铝线及导体的绞合。
技术参数
型号
项目
JCJX-JL400
JCJX-JL500
JCJX-JL630
6+12+18/400
6+12+24/400
6+12+18/500
6+12+24/500
6+12+18/630
6+12+24/630
放线部分
放线盘规格
Φ400mm
Φ400mm
Φ500mm
Φ500mm
Φ630mm
Φ630mm
绞线部分
单丝直径
Φ1.2-3.0mm
Φ1.2-5.0mm
成缆直径
Φ21mm
Φ27mm
Φ35mm
Φ45mm
Φ35mm
Φ45mm
绞笼转速
20-100 r/min
30-80 r/min
35-85 r/min
35-85 r/min
33-77r/min
33-77r/min
节距
119
103
119
103
88
77
绞笼内线盘
Φ400mm
Φ400mm
Φ500mm
Φ500mm
Φ630mm
Φ630mm
电机功率
22kw
30kw
30kw
37kw
45kw
55kw
牵引部分
牵引轮直径
Φ1600mm
Φ1800mm
Φ2000mm
Φ1800mm
Φ2000mm
牵引速度
4.65-28m/min
4.65-32.86m/min
5.1-36.9m/min
收线部分
收线盘规格
PN800-1600mm
PN1000-2000mm
PN1250-2500mm
