刚性框绞线机

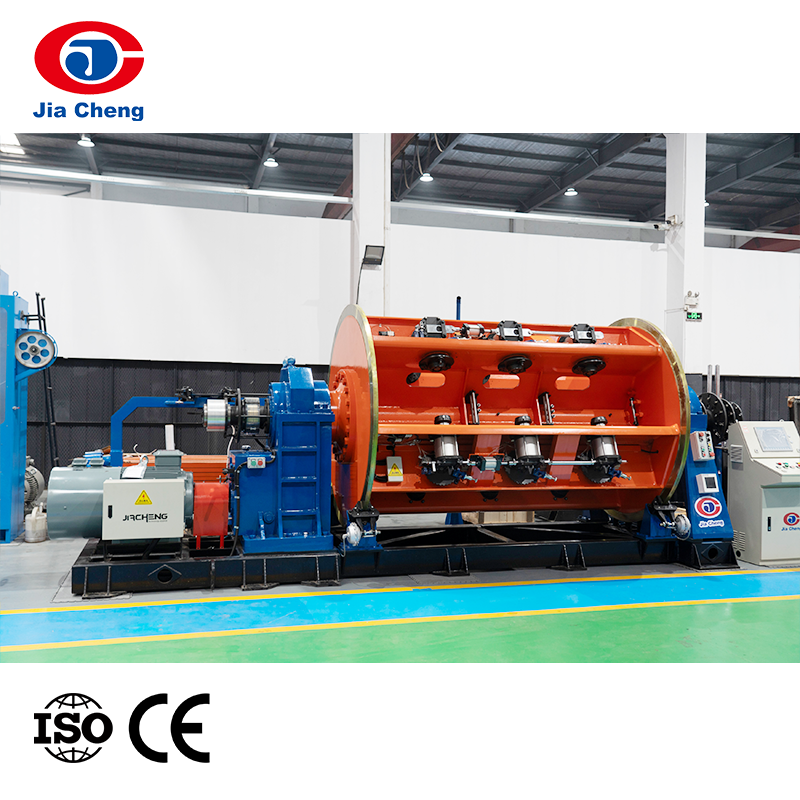

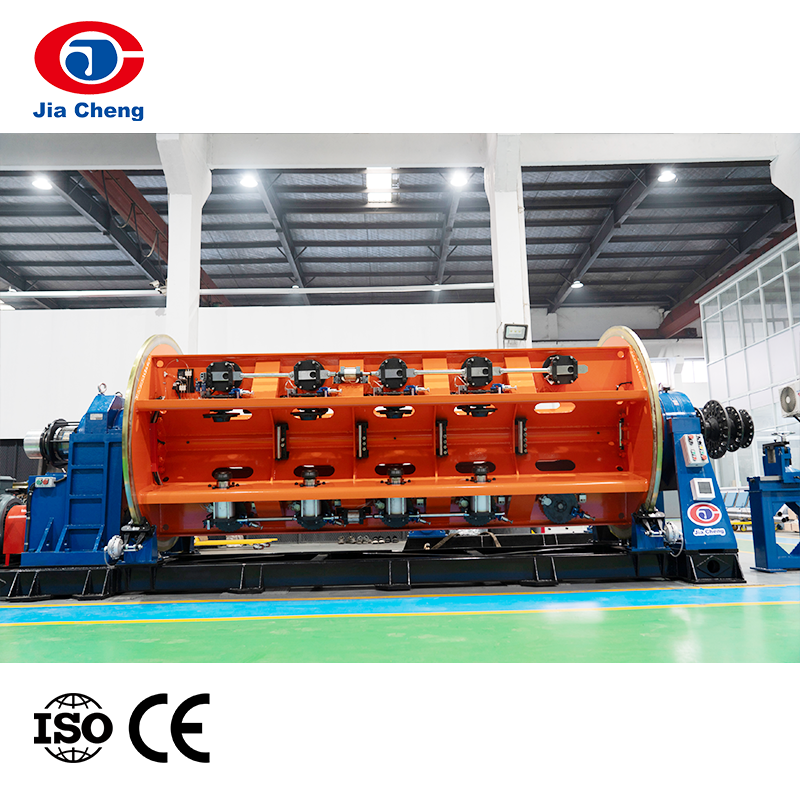

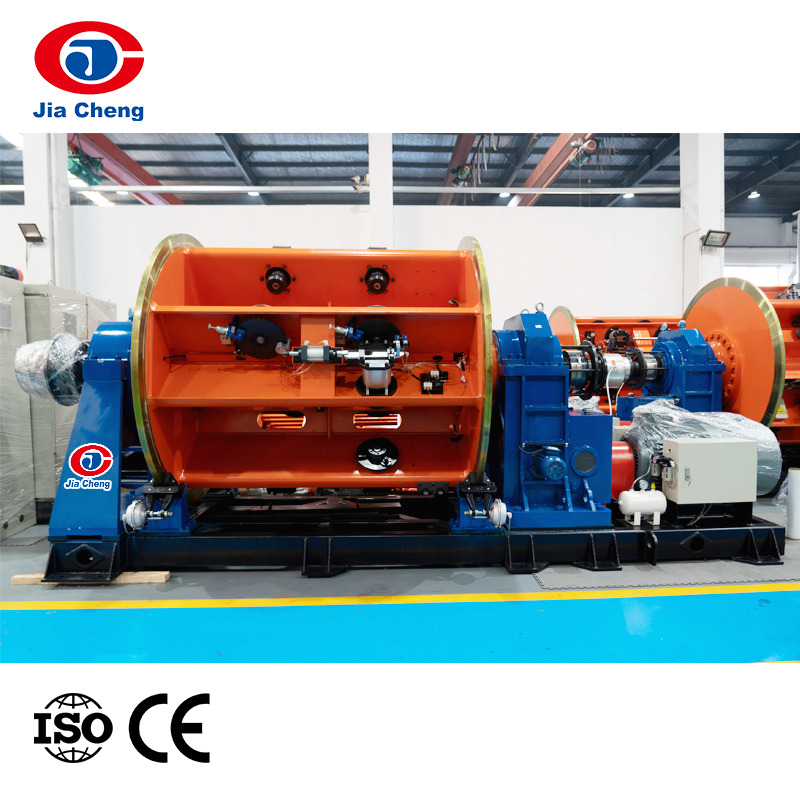

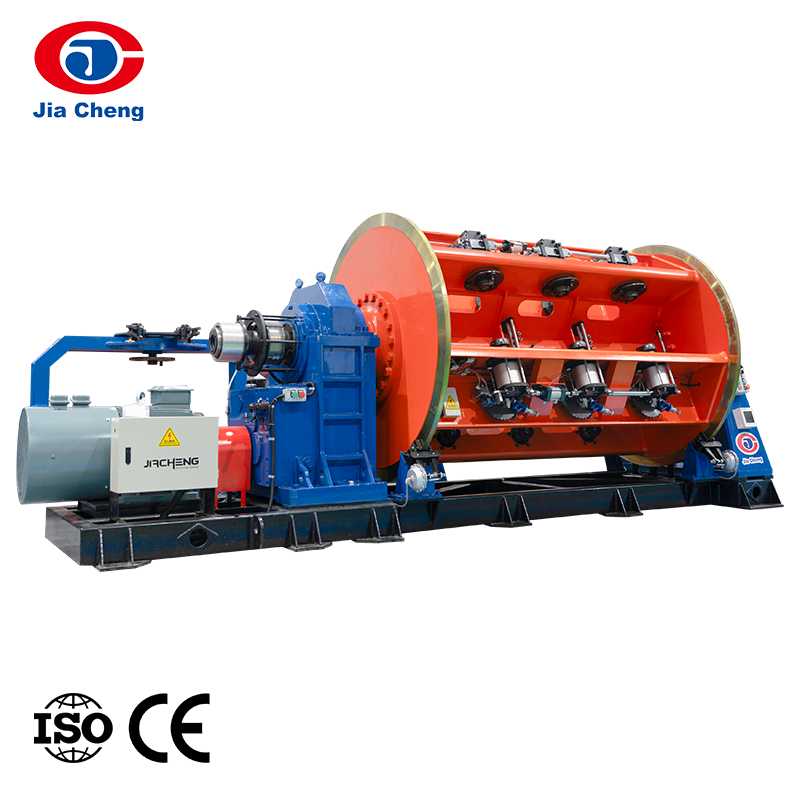

刚性框式绞线机
产品介绍
刚性框式绞线机是一种专用于电缆绞合的设备，采用高强度刚性框架结构，保证设备在运行过程中的稳定性。可适用于多种电缆材料，包括铜、铝、钢等常见金属导体，并能适应不同线径及芯数的绞合需求。适用于普通电力电缆及特种电缆的绞合生产，通用性较强。
主要特点
放线盘均匀分布于绞笼周围，集中侧装上盘方式可提升生产效率；设备功率大、运行速度高。
采用36级齿轮箱传动，双轮牵引装置为悬臂结构并由轴支撑，一轮为直轮，一轮为倾斜布置，可有效保护被拉材料，最大牵引力可达15T。
每个放线盘均配备断线检测装置，当发生断线时设备可自动停机。
用途
适用于长长度、大截面的裸铝线、铜线、铝合金线、钢芯铝绞线及钢丝的绞合生产，可用于制造扇形导体、圆形压实导体、单芯导体及预扭导体等电力电缆产品。
技术参数
设备型号
JCJX-KJΦ500
JCJX-KJΦ630
单线直径（mm）
铜
Φ1.5～Φ5.0mm
Φ1.5～Φ5.0mm
铝
Φ1.8～Φ5.0mm
Φ1.8～Φ5.0mm
最大绞笼转速
6B
250r/min
230r/min
12B
230r/min
198r/min
18B
200r/min
178r/min
24B
180r/min
158r/min
30B
/
135r/min
最大绞合外径
Φ45mm
Φ50mm
绞线电机功率
6B
55kW（变频）
90kW（变频）
12B
55kW（变频）
90kW（变频）
18B
55kW（变频）
90kW（变频）
24B
55kW（变频）
90kW（变频）
30B
55kW（变频）
90kW（变频）
放线盘规格
PN800～PN1600mm
PN800～PND1600mm
收线盘规格
PN1000～PN2000mm
PN1600～PN3150mm
最大收线速度
60m/min
60m/min
