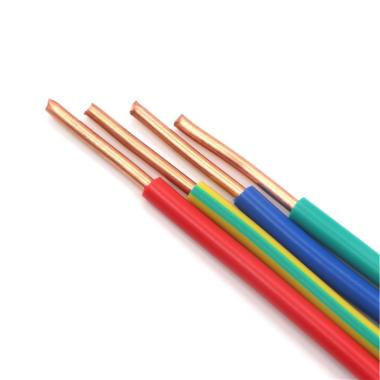

乌兹别克斯坦作为中亚地区的重要能源枢纽，正在加速推进电网现代化及新能源项目建设。2024年，江苏佳成科技股份有限公司与当地客户签订合作协议，为其提供 0.5–6mm² 2–5芯电缆及 2×1.5mm² 扁线的整线设备解决方案，涵盖设计、制造、安装及人员培训全过程。
从前期调研、方案制定与优化，到合同签订、设备制造、运输交付，再到工程师现场安装调试，整个项目周期约 4个月。目前客户工厂已顺利投产，项目负责人对佳成设备性能及服务给予高度评价，并表示将继续深化合作。

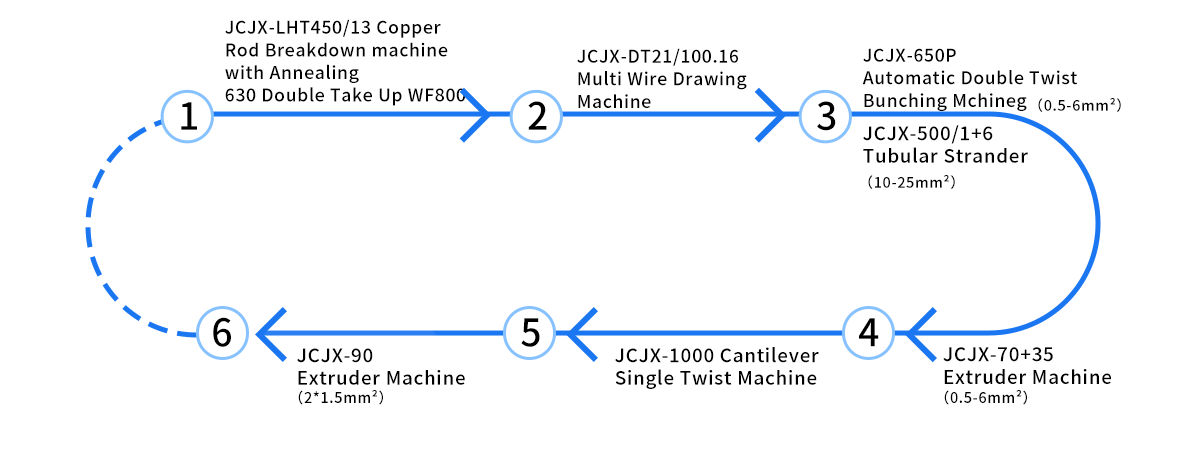

整体设备配置方案
LHT450/13 铜杆大拉机（带退火）
用于将 8mm 铜杆拉制至 1.2–3.5mm
JCJX-DT21/100.16 多头拉丝机
用于生产 0.15–0.5mm 细线
JCJX-650P 自动双节距束线机

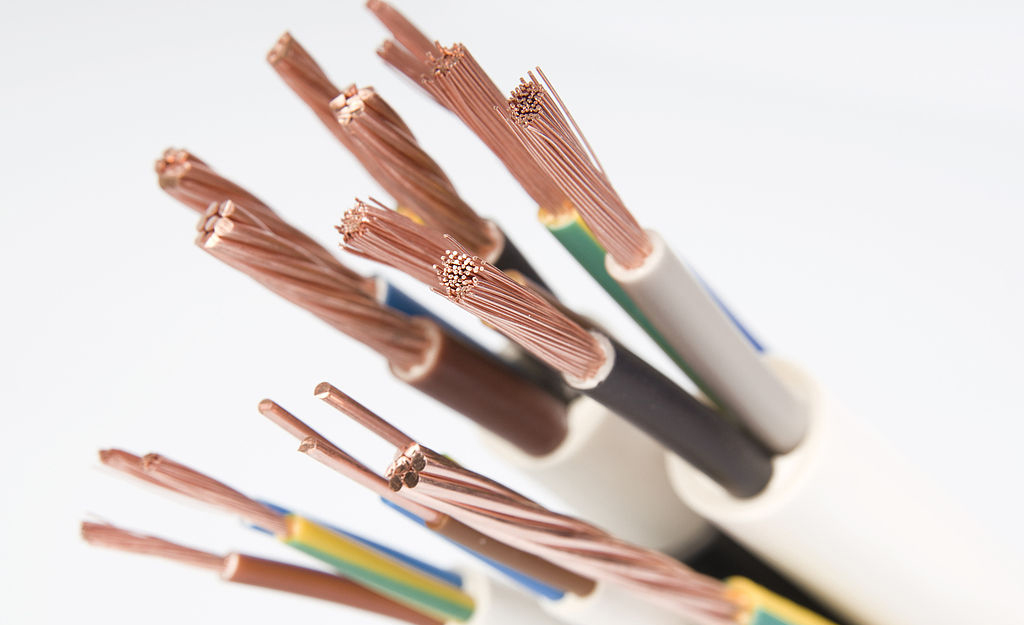

用于19–84股导体束绞，生产 0.5–6mm² 柔性导体
JCJX-70+35 挤出机
用于 0.5–6mm² 电线绝缘挤出
JCJX-1000 悬臂式单绞机

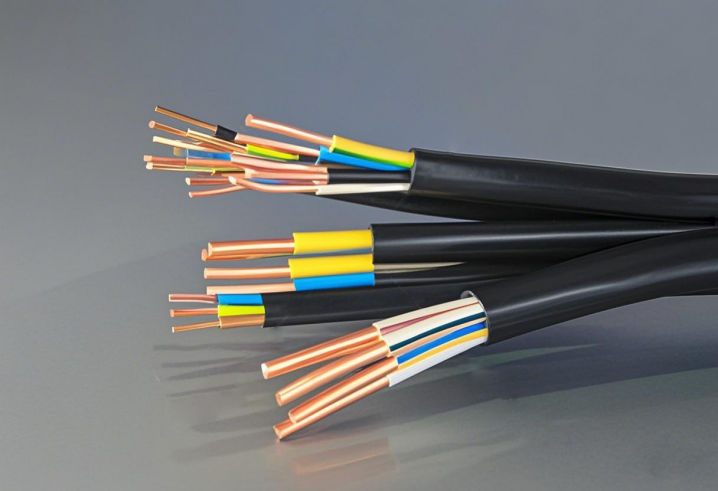

用于 2–5芯绝缘线绞合成缆
JCJX-90 挤出机

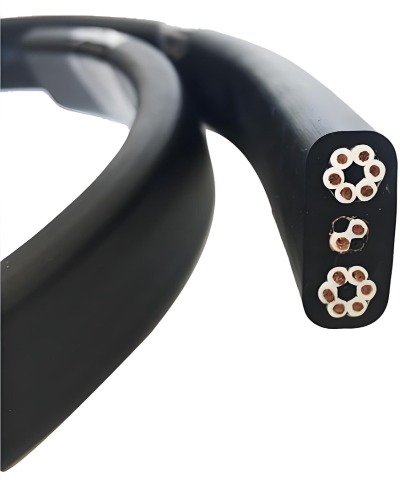

用于 2–5芯电缆及 2×1.5mm² 扁线的护套挤出

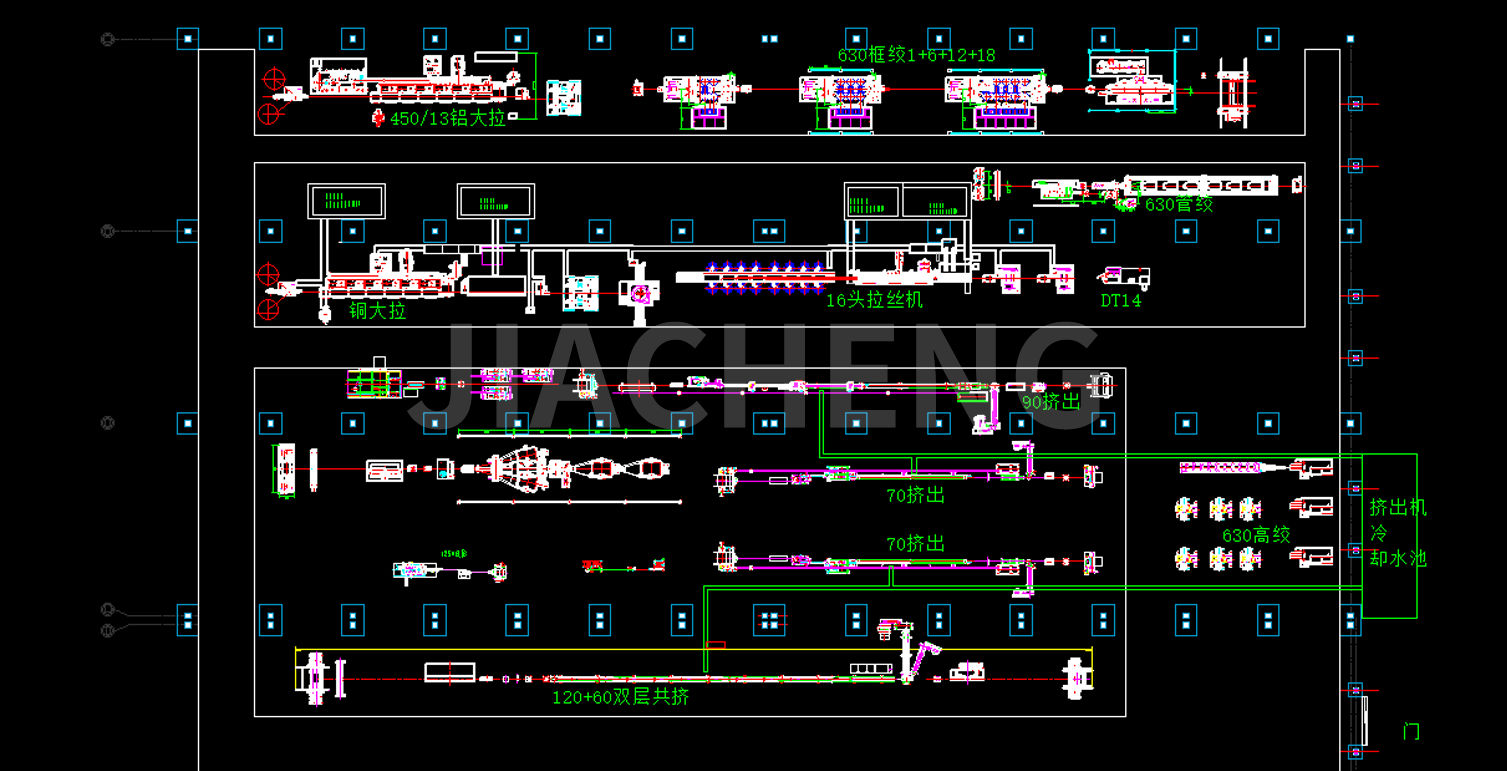

客户工厂规划图纸：

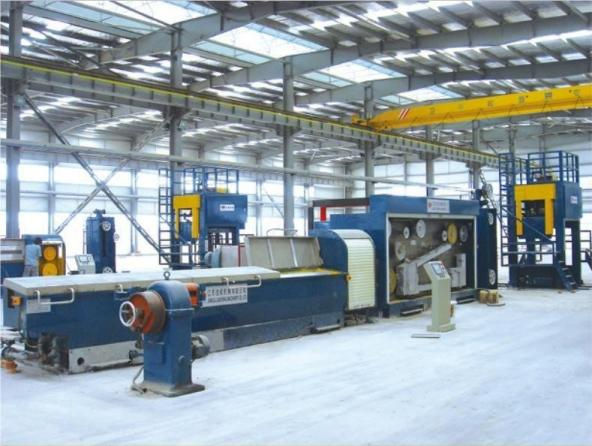

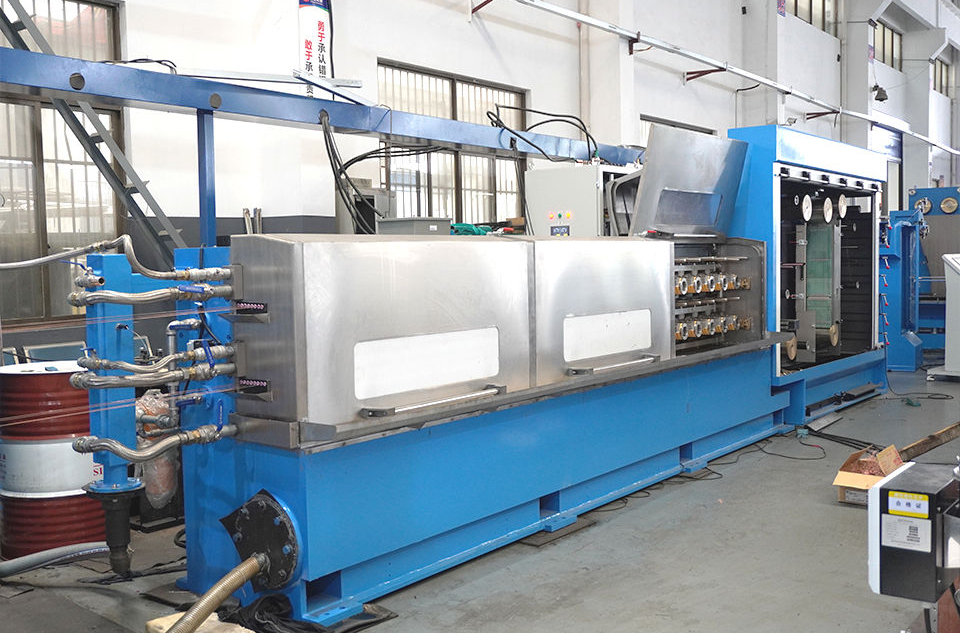

(1)LHT450/13 铜杆大拉机（带连续退火装置）
JCJX-LHT450/13 高速铜杆大拉机用于将 ∮8mm 普通铜杆拉制成 ∮1.2–3.5mm 软铜线。拉丝轮呈直线排列，可实现连续高速拉丝生产。机械部分与电气控制系统匹配良好，操作简便，可不停机更换模具并自动更换线盘。该设备具有操作简单、效率高、产品质量优良等特点。
|
设备型号 |
LHT450/13 |
LHT450/11 |
LHT450/9 |
|
最大进线直径 (mm) |
φ8 |
φ8 |
φ8 |
|
出线直径 (mm) |
φ1.2-4.0 |
φ1.5-4.0 |
φ2.1-4.0 |
|
最大模具数量 |
13 |
11 |
9 |
|
最大线速度 (m/s) |
25 |
22 |
20 |
|
机体结构 |
铸铁结构 |
||
|
传动方式 |
高精度磨齿齿轮传动 |
||
|
主电机功率 |
φ450 |
||
|
主电机功率(KW) |
表面碳化钨处理 |
||
|
定速轮电机功率(KW) |
280 |
||
|
润滑方式 |
75 |
||
|
润滑方式 |
浸没式润滑 |
||
|
可选配置 |
1. 450T 连续退火装置 2. 双盘收线 3. 收卷机 4. WS-1000 收线机 |
||
|
在线连续退火装置
|
||
|
Machine Type |
450T |
450TB |
|
Annealing Wire Dia. (mm) |
Ø1.2-3.5 |
Ø1.2-4.2 |
|
Annealing Voltage(V) |
0-60 |
0-60 |
|
Annealing Current(A) |
0-6000A (DC) |
0-5000A (AC) |
|
Max. Annealing Speed(m/s) |
25 |
|

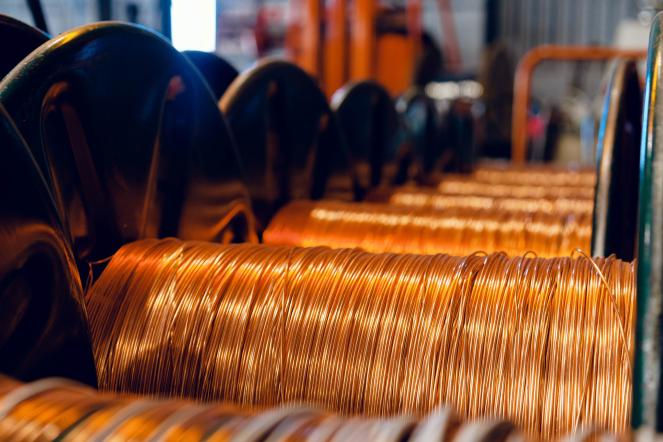

(2)JCJX-DT21/100.16 多头拉丝机
多头拉丝机的一个关键优势是其高生产效率。通过同时拉制多根线材，该设备相比传统单线拉丝机可显著提高产量。多头拉丝机具有良好的通用性，可处理多种金属材料，包括铜、铝及其合金等线材。
出线直径：生产 0.15–0.5mm 细线
|
设备型号 |
DT18/120.4 |
DT24/100.16 |
DT24/100.20 |
|
拉丝线数 |
4 根 |
16 根 |
20 根 |
|
最大模具数量 |
18 |
24 |
24 |
|
最大进线直径(mm) |
Ø1.85 |
Ø2.6 |
Ø2.6 |
|
出线直径 (mm) |
Ø0.25- Ø0.7 |
Ø0.16- Ø0.4 |
Ø0.16- Ø0.4 |
|
拉丝轮直径(mm) |
Ø120 |
Ø100 |
Ø100 |
|
最大拉丝速度(m/s) |
25 |
30 |
30 |

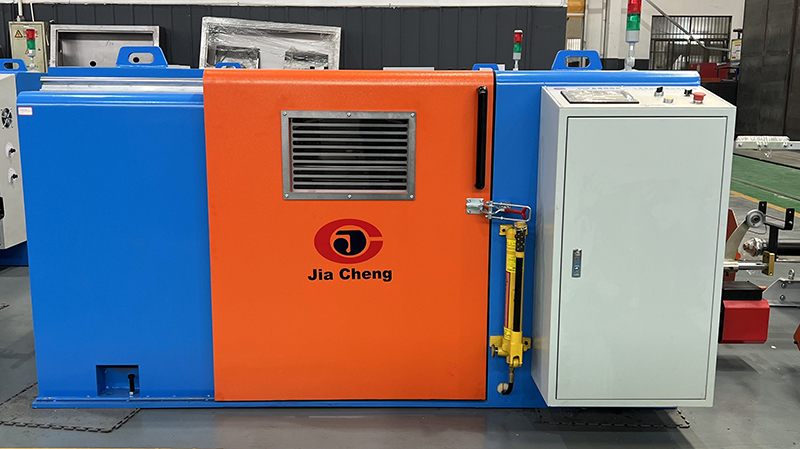

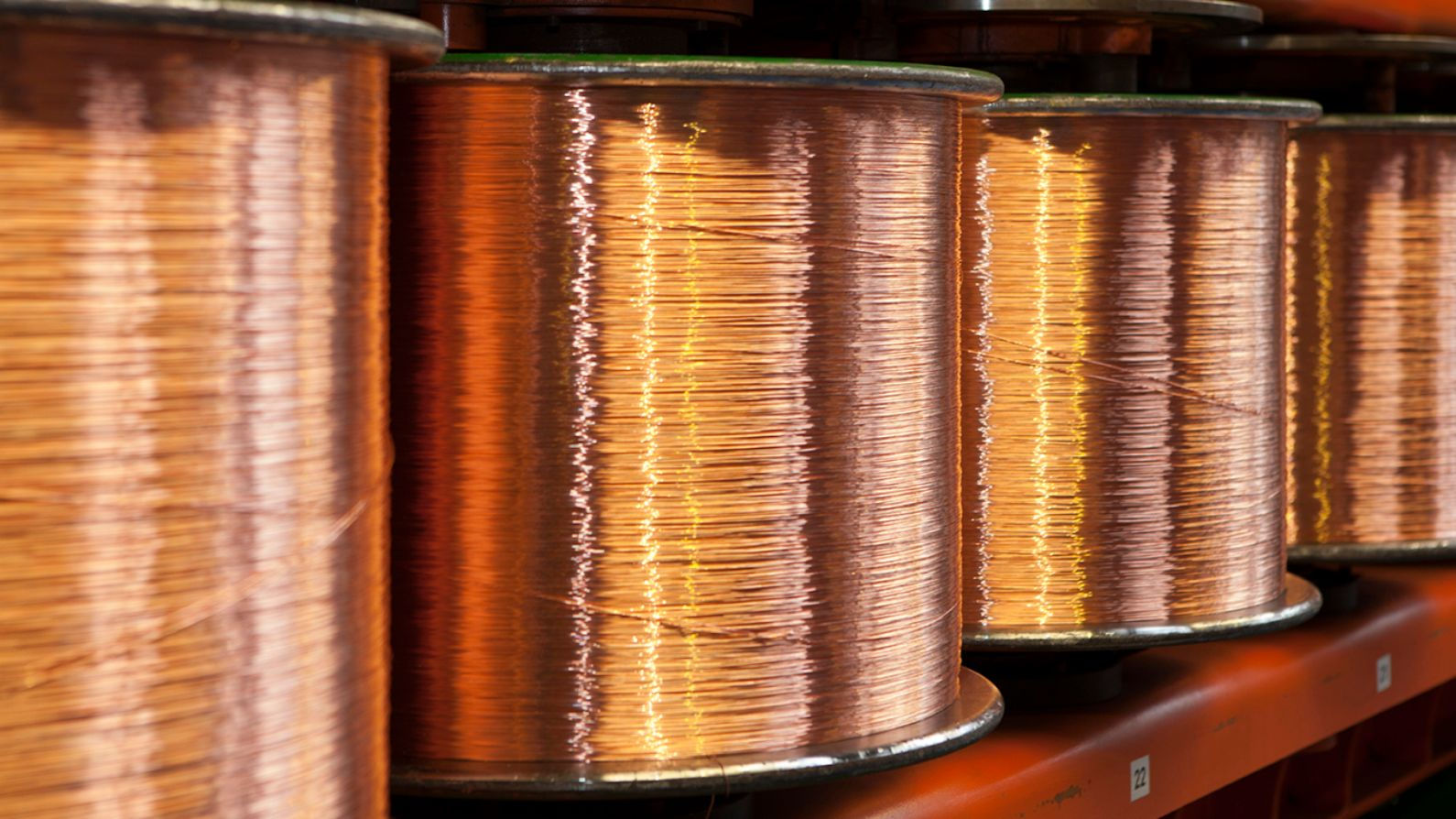

(3)JCJX-650P 自动双节距束线机
适用于7股以上裸铜线、镀锡线及漆包线的束绞。采用磁力制动系统，当发生断线时可自动刹车；张力采用磁粉离合器控制。（PLC 控制输出）
|
设备型号 |
JCJX-650P |
JCJX-800P |
JCJX-1000 |
|
用途 |
7股裸铜线 / 镀锡线 / 漆包线束绞 |
||
|
控制方式 |
PLC + HMI + 变频控制 |
||
|
绞合截面积(mm²) |
0.18-6.00 |
2.5-16.00 |
8.00-20.00 |
|
铜线直径(mm) |
Φ0.18-Φ1.00 |
Φ0.50-Φ1.20 |
Φ0.72-Φ6.0 |
|
绞距(mm) |
11.61-99.04 |
22.51-152.32 |
22.73-173.66 |
|
绞向 |
S 或 Z |
||
|
收线张力 |
磁粉离合器控制 |
||
|
主轴最高转速(r/min) |
2000 |
1200 |
800 |
|
排线方式 |
横动排线，排距可调 |
||
|
轴承润滑 |
稀油润滑循环冷却 |
高温油脂润滑 |
高温油脂润滑 |
|
上下盘方式 |
液压式 |
||
|
最大线盘直径 |
Φ630 |
Φ800 |
Φ1000 |
|
自动停机 |
到达设定长度或断线自动停机 |
||
|
制动方式 |
磁力制动 |
||
|
电机功率(kw) |
7.5 |
11 |
22 |
|
主轴中心高度(mm) |
850 |
900 |
1100 |

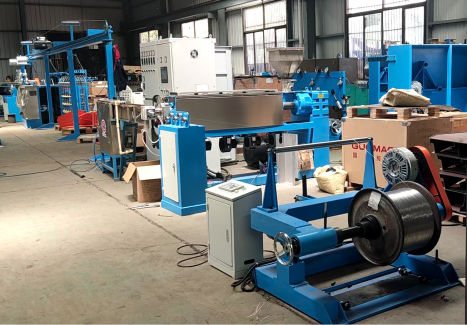

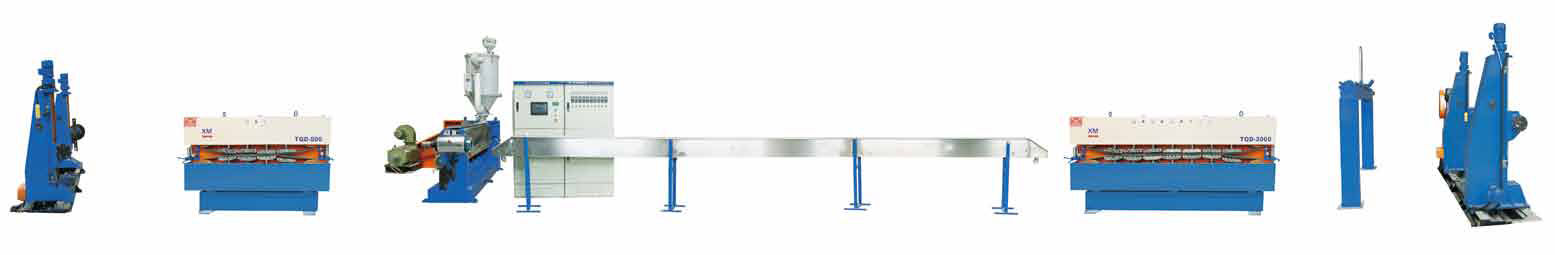

(4)JCJX-70+35 挤出机
螺杆设计精密，耐用、不积料、不脱铬、换色快，具有高产能和高品质输出。线材同心度可达90%以上，精度可达 ±0.03。采用触摸屏 + PLC 控制，操作简便，人性化设计。
用途：
用于 PVC、LDPE、NYLON、TPU 电缆绝缘挤出。
生产线组成：
放线、主机、主控柜、固定水槽、牵引、收线。
可选配置：
履带牵引、火花检测仪、激光测径仪、LSZH 螺杆、龙门式收放线、端轴式收放线。
|
型号 |
JCJX-30 |
JCJX-40 |
JCJX-50 |
JCJX-60 |
JCJX-70 |
JCJX-80 |
JCJX-90 |
|
螺杆直径(mm) |
Ø30 |
Ø40 |
Ø50 |
Ø60 |
Ø70 |
Ø80 |
Ø90 |
|
螺杆长径比 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
|
PVC 挤出能力 (kg/h) |
25 |
40 |
80 |
100 |
130 |
200 |
240 |
|
LDPE 挤出能力 (kg/h) |
16 |
20 |
40 |
53 |
86 |
122 |
133 |
|
PP 挤出能力 (kg/h) |
13 |
17 |
34 |
41 |
68 |
96 |
124 |
|
主电机功率 (kW) |
5.5 |
7.5 |
11 |
18.5 |
22-37 |
30-55 |
37-75 |
|
总功率 (kW) |
21 |
24 |
28 |
42 |
50 |
65 |
75-113 |
|
成品线径范围 (mm) |
0.2-1 |
0.4-3 |
0.8-5 |
1-8 |
2-12 |
3-25 |
5-35 |
|
放线盘规格 (mm) |
300/400 |
300/500 |
400/630 |
500/630 |
500/630 |
500/630 |
630/800 |
|
放线功率 (kW) |
2.2 |
3.7 |
3.7 |
3.7 |
3.7 |
5.5/7.5 |
7.5/11 |
|
牵引装置类型 |
Capastan |
Capastan |
Capastan |
Capastan |
Capastan |
Capastan Caterpillar |
Capastan Caterpillar |
|
牵引功率 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
储线长度(m) |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
|
收线盘规格(mm) |
400/500 |
400/630 |
400/630 |
500/630 |
630/800 |
800/1000 |
630/1250 |
|
收线功率 |
2.2 |
2.2 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
|
生产速度(m/min) |
10-650 |
10-650 |
10-650 |
10-650 |
10-500 |
10-350 |
10-250 |
|
设备尺寸 (m) (L*W*H) |
20*1.5*2.1 |
20*1.6*2.1 |
20*1.7*2.1 |
20*2.5*2.1 |
25*2.5*2.1 |
25*3.2*2.1 |
30*3.6*2.1 |
|
设备重量 (T) |
5 |
6 |
8 |
8 |
8.5 |
7-9 |
9-12 |

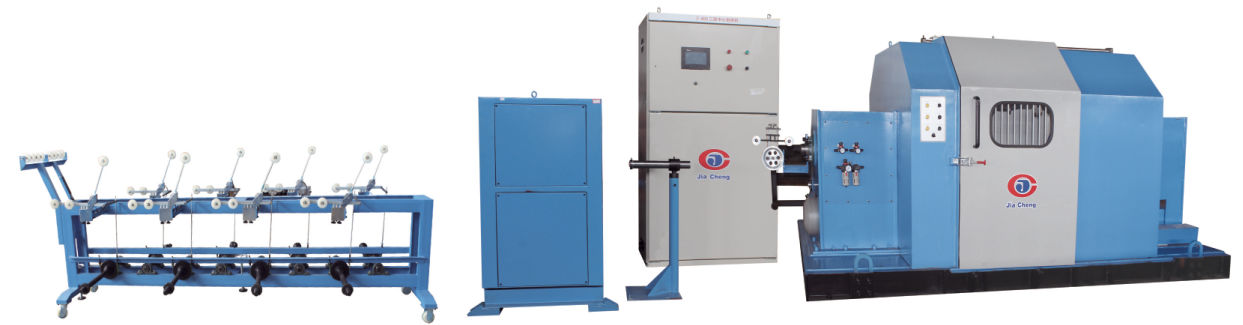

(5)JCJX-1000悬臂式单绞机
适用于各类数据电缆、通信电缆及特种电缆的绞合生产，同时可完成中心绕包和侧绕包。
|
型号 |
JCJX-630 |
JCJX-800 |
JCJX-1000 |
JCJX-1250 |
|
放线盘直径(mm) |
Φ400-Φ500-Φ630 |
|||
|
收线盘直径(mm) |
Φ630 |
Φ800 |
Φ1000 |
Φ1250 |
|
适用线径(mm) |
Φ0.6-3.0 |
Φ1.0-5.0 |
||
|
主电机功率(kw) |
11 |
15 |
15 |
20 |
|
最大成缆直径(mm) |
Φ15 |
Φ20 |
Φ25 |
Φ30 |
|
绞距(mm) |
20-200 |
30-300 |
30-350 |
30-350 |
|
转速(r/min) |
1000 |
800 |
600 |
550 |
|
收线张力 |
气动张力 |
|||
|
排线方式 |
无级调速，根据线盘转速及往复运动自动调整 |
|||
|
排线行程(mm) |
2-12 |
3-20 |
3-30 |
3-30 |
|
绞向 |
S 或 Z 自由设定 |
|||
|
绕包方式 |
中心绕包或侧绕包 |
|||
(6) JCJX-90 挤出机
应用范围：
适用于 PVC 绝缘电缆的生产，为 2–5芯电缆及 2×1.5mm² 扁线 提供外护套。
|
型号 |
JCJX-30 |
JCJX-40 |
JCJX-50 |
JCJX-60 |
JCJX-70 |
JCJX-80 |
JCJX-90 |
|
螺杆直径(mm) |
Ø30 |
Ø40 |
Ø50 |
Ø60 |
Ø70 |
Ø80 |
Ø90 |
|
螺杆长径比 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
|
PVC 挤出能力 (kg/h) |
25 |
40 |
80 |
100 |
130 |
200 |
240 |
|
LDPE 挤出能力 (kg/h) |
16 |
20 |
40 |
53 |
86 |
122 |
133 |
|
PP 挤出能力 (kg/h) |
13 |
17 |
34 |
41 |
68 |
96 |
124 |
|
主电机功率 (kW) |
5.5 |
7.5 |
11 |
18.5 |
22-37 |
30-55 |
37-75 |
|
总功率 (kW) |
21 |
24 |
28 |
42 |
50 |
65 |
75-113 |
|
成品线径范围 (mm) |
0.2-1 |
0.4-3 |
0.8-5 |
1-8 |
2-12 |
3-25 |
5-35 |
|
放线盘规格 (mm) |
300/400 |
300/500 |
400/630 |
500/630 |
500/630 |
500/630 |
630/800 |
|
放线功率 (kW) |
2.2 |
3.7 |
3.7 |
3.7 |
3.7 |
5.5/7.5 |
7.5/11 |
|
牵引装置类型 |
Capastan |
Capastan |
Capastan |
Capastan |
Capastan |
Capastan Caterpillar |
Capastan Caterpillar |
|
牵引功率 |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
储线长度(m) |
220 |
220 |
220 |
220 |
220 |
220 |
220 |
|
收线盘规格(mm) |
400/500 |
400/630 |
400/630 |
500/630 |
630/800 |
800/1000 |
630/1250 |
|
收线功率 |
2.2 |
2.2 |
2.2 |
2.2 |
3.7 |
3.7 |
5.5 |
|
生产速度(m/min) |
10-650 |
10-650 |
10-650 |
10-650 |
10-500 |
10-350 |
10-250 |
|
设备尺寸 (m) (L*W*H) |
20*1.5*2.1 |
20*1.6*2.1 |
20*1.7*2.1 |
20*2.5*2.1 |
25*2.5*2.1 |
25*3.2*2.1 |
30*3.6*2.1 |
|
设备重量 (T) |
5 |
6 |
8 |
8 |
8.5 |
7-9 |
9-12 |
如果您有需求或疑问，欢迎随时与我们联系，我们将为您提供专业的技术指导与服务。
