1.5–2.5平方单芯电缆生产一站式解决方案
产品介绍

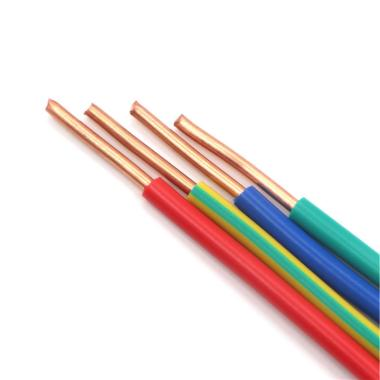

从 8mm 铜杆到 1.5–2.5平方单芯电缆
该生产方案由江苏佳成科技股份有限公司为 加纳客户提供。
从客户签订合同开始，到设备生产完成、客户验收、安排集装箱运输，再到工程师现场调试，整个项目周期约 6个月。最终客户顺利实现了稳定的正常生产。

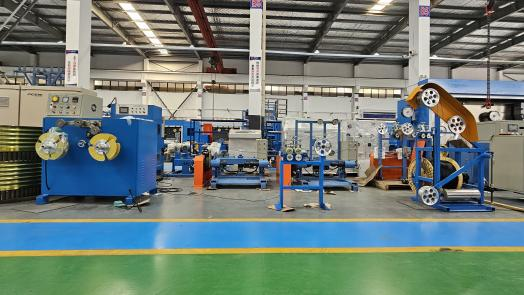

生产线配置

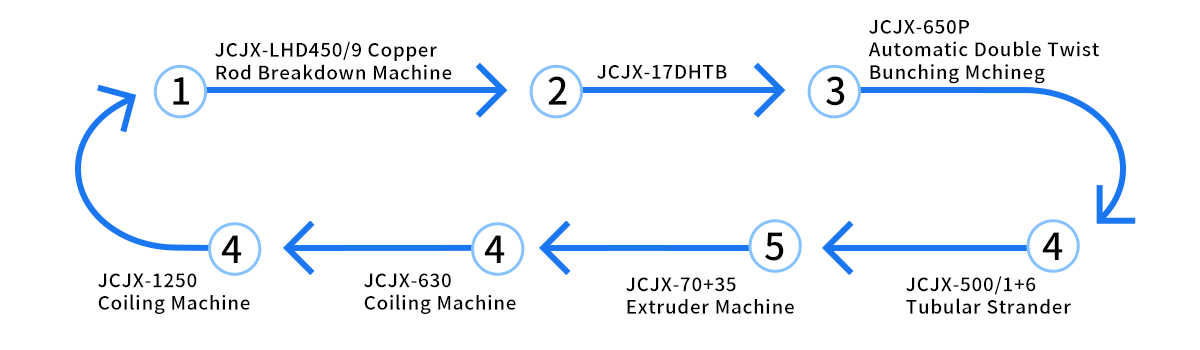

该方案共包含 7条生产线设备：
JCJX-LHD450/9 铜杆大拉机
JCJX-17DHTB 退火设备
JCJX-650P 自动双节距束线机
JCJX-500/1+6 管式绞线机
JCJX-70+35 挤出机
JCJX-630 收卷机
JCJX-1250 收卷机

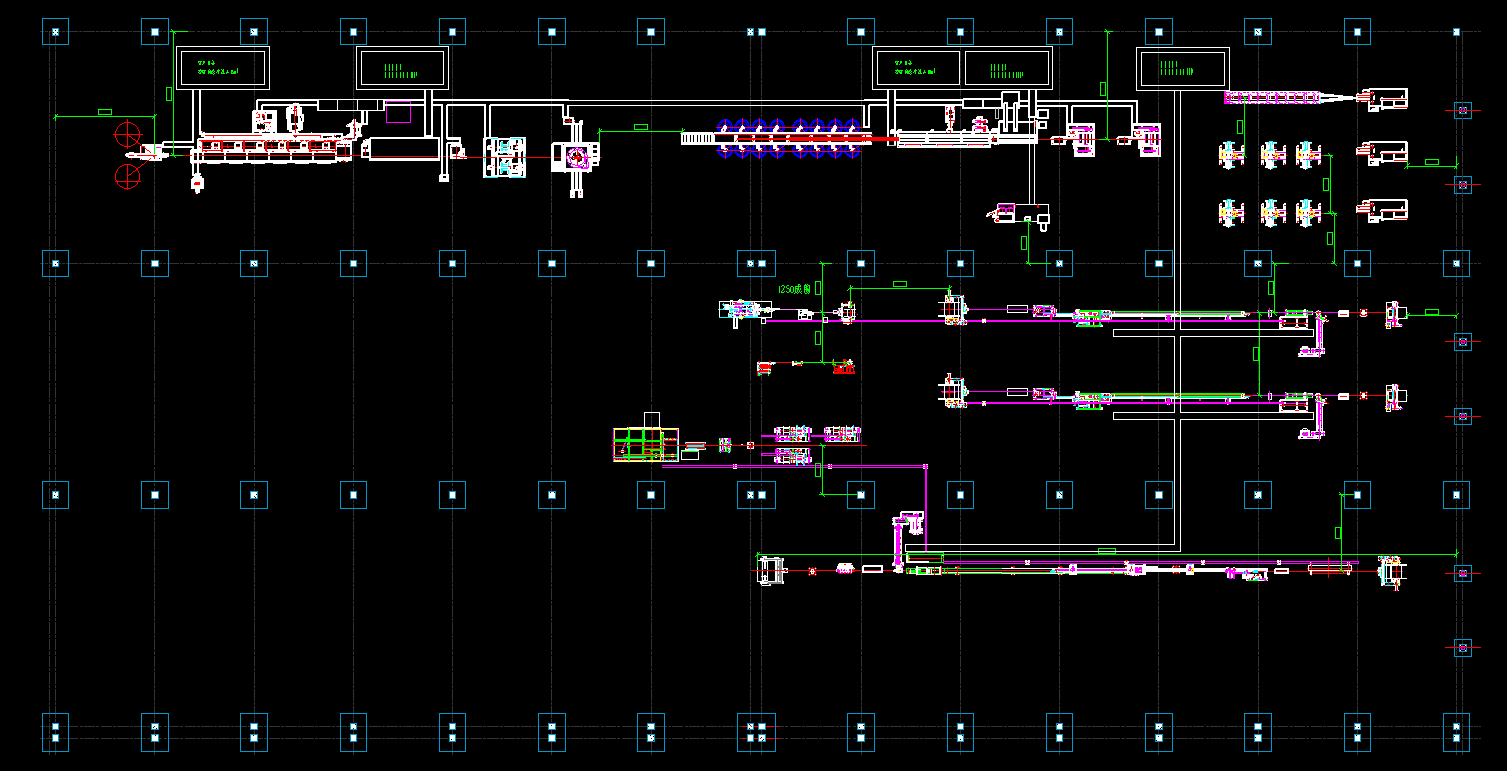

客户工厂规划图

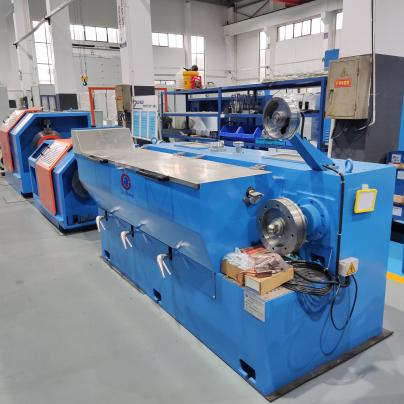

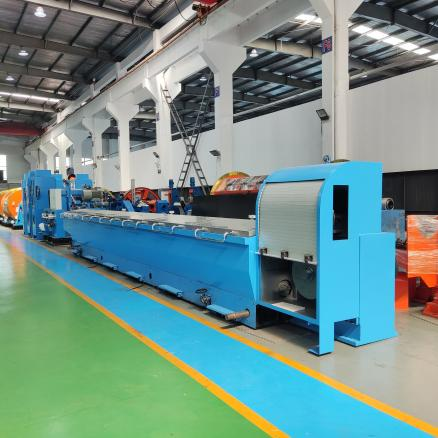

JCJX-LHD450/9 铜杆大拉机
LHT450 铜杆大拉机是一种用于将 直径 8mm 的铜杆拉制为 1.2–4.0mm 铜线 的拉丝设备。设备采用 铸铁齿轮箱结构，运行噪音低，关键部件表面采用 碳化钨涂层处理，耐磨性强，使用寿命长。
最大进线直径： Φ8 mm
出线直径：
Φ1.2–4.0 mm
Φ1.5–4.0 mm
Φ2.1–4.0 mm
设备型号
LHT450/13
LHT450/11
LHT450/9
最大进线直径 (mm)
φ8
φ8
φ8
出线直径 (mm)
φ1.2-4.0
φ1.5-4.0
φ2.1-4.0
最大模具数量
13
11
9
最大线速度 (m/s)
25
22
20
机体结构
铸铁结构
传动方式
高精度磨齿齿轮传动
拉丝轮直径
φ450
主电机功率(KW)
280
定速轮电机功率
75
润滑方式
浸没式润滑
可选配置
450T 连续退火装置
双盘收线装置
收卷机
WS-1000 收线设备
JCJX-17DHTB 中拉机
该设备的拉丝速度介于高速拉丝机和低速拉丝机之间，并可配备 连续退火装置。在拉丝过程中对铜线进行在线热处理，以消除加工硬化并恢复金属塑性。
设备特点：
双变频自动张力控制系统。
250 铸铁整体机架结构，机械精度高，运行稳定无振动。
拉丝轮表面采用 耐磨碳化钨处理。
可配套 连续退火装置、收线机（有轴或无轴）及收卷机 使用。
设备型号
280/13DH
300/9DH
250/17DH
260/17D
最大进线直径(mm)
Φ3.5
出线直径 (mm)
Φ0.65-2.80
Φ1.2-2.8
Φ0.4-1.6
Φ0.4-1.2
最大模具数量
13
9
17
17
最大线速度(m/min)
2000
1200
1800
1200
机体结构
铸铁结构
滑差率
20%
18%
20%
18%
变速器类型
280
300
250
260
传动方式 (mm)
高精度磨齿齿轮传动 / 链条传动
By chain
收线电机功率(KW)
11(15)
11
润滑方式
全浸式
喷淋式
收线盘规格(mm)
Φ500 / Φ630（轴孔 Φ127mm）或按需求定制
可选配置
连续退火装置
收卷机
在线连续退火装置
型号
350T
250T/B
250T/A
设备结构
卧式
立式
立式
退火轮直径(mm)
Φ350
Φ250
Φ250
退火线径(mm)
Φ0.8-Φ2.8
Φ0.6-Φ2.2
Φ0.4-Φ1.6
保护方式
蒸汽或氮气保护
退火电压
0-65V(DC)
0-60V(DC)
退火电流
0-2500A(DC)
0-(2000A,1500A,1200A)(DC)

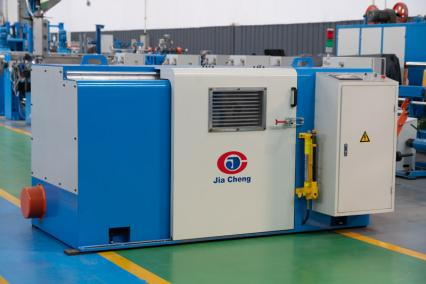

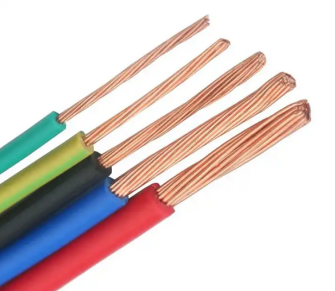

JCJX-650P 自动双节距束线机
该设备适用于 7股以上裸铜线、镀锡线及漆包线 的束绞生产。采用 磁粉离合器张力控制系统，当断线时可自动制动，并通过 PLC 控制系统进行管理。
设备特点：
变频器采用 INOVANCE（汇川）品牌，轴承采用进口品牌。
电机采用 国内一线品牌。
低压电气及制动系统采用国内外知名品牌元件。
设备型号
JCJX-300P
JCJX-500P
JCJX-500PB
用途
7股裸铜线 / 镀锡线 / 漆包线束绞
控制方式
PLC + HMI + 变频控制
绞合截面积 (mm²)
0.035-0.45
0.05-2.50
0.05-4.00
铜线直径(mm)
Φ0.05-Φ0.25
Φ0.10-Φ0.45
Φ0.10-Φ0.52
绞距范围(mm)
2.00-17.17
6.30-50.40
6.30-80.5
绞合方向
S 或 Z
收线张力
磁粉离合器控制
主轴最高转速(r/min)
3000
3000
2500
排线方式
横动排线，可调节排线距离
轴承润滑
高温油润滑
稀油循环冷却
上下盘方式
液压装卸
最大线盘直径
Φ300
Φ500
Φ500
自动停机
到达设定长度或断线自动停机
制动方式
磁力制动
电机功率(kw)
4
5.5
5.5
主轴中心高度(mm)
630
700
700

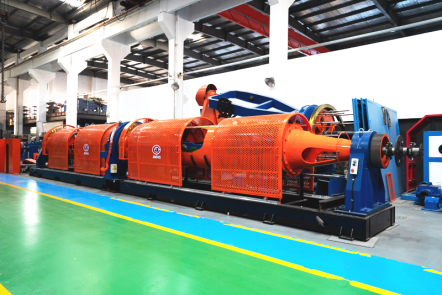

JCJX-500/1+6 管式绞线机
该设备用于生产 铜绞线、钢芯铝绞线（ACSR）、钢绞线，同时也适用于钢丝及绝缘导线的绞合。
根据不同型号，可实现：
最大绞合外径：12 mm / 15 mm
绞距范围：20–181 mm、20–331 mm、36–274 mm
设备特点
采用 PLC + HMI + 变频控制系统，操作简便。
设备结构优化，运行成本低，生产效率高。
转速高、产能大，适合规模化生产。
适用范围广，可满足多种导体结构的绞合需求。
设备型号
400 type
500 type
630 type
单根铜线直径
Ø1.0-2.5mm
Ø 1.3-4.5mm
单根钢线直径
Ø1.5-3.0
Ø1.3-3.5mm
单根铝线直径
Ø1.5-4.0mm
Ø1.8-5mm
最大绞合直径
12mm
15mm
绞距范围
20-181mm
20-331mm
36-274mm
管体转速
700r/min
大轴承型 600r/min
大轴承型 500r/min
托轮型 500r/min
托轮型 350r/min
牵引轮直径
Ø800+400mm
Ø1250mm
Ø1250mm
管内放线盘规格
400mm
500mm
630mm
收线盘规格
PN800-1250mm
PN800-1600mm
PN1200-2000mm

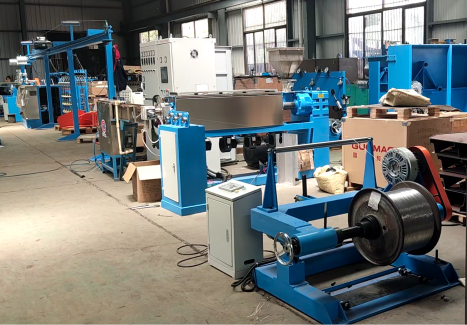

JCJX-70+35 挤出机
该设备采用高精度螺杆设计，具有耐用性强、不积料、不脱铬、换色快速等特点，同时具备高产能和高质量输出。线缆同心度可达 90%以上，精度可达 ±0.03 mm。配备 触摸屏 + PLC 控制系统，操作便捷，人机界面友好。
设备用途：
适用于 PVC、LDPE、尼龙（NYLON）、TPU 等材料的电缆绝缘挤出生产。
生产线组成：
放线装置
主机
主控制柜
冷却水槽（固定/移动）
牵引装置
收线装置
可选配置：
履带式牵引装置
火花检测仪
激光测径仪
低烟无卤（LSZH）专用螺杆
龙门式收放线装置
端轴式收放线装置
型号
JCJX-30
JCJX-40
JCJX-50
JCJX-60
JCJX-70
JCJX-80
JCJX-90
螺杆直径(mm)
Ø30
Ø40
Ø50
Ø60
Ø70
Ø80
Ø90
螺杆长径比
25:1
25:1
25:1
25:1
25:1
25:1
25:1
PVC挤出能力 (kg/h)
25
40
80
100
130
200
240
LDPE挤出能力 (kg/h)
16
20
40
53
86
122
133
PP挤出能力 (kg/h)
13
17
34
41
68
96
124
主电机功率 (kW)
5.5
7.5
11
18.5
22-37
30-55
37-75
总功率 (kW)
21
24
28
42
50
65
75-113
成品线径范围 (mm)
0.2-1
0.4-3
0.8-5
1-8
2-12
3-25
5-35
放线盘规格 (mm)
300/400
300/500
400/630
500/630
500/630
500/630
630/800
放线功率 (kW)
2.2
3.7
3.7
3.7
3.7
5.5/7.5
7.5/11
牵引装置类型
Capastan
Capastan
Capastan
Capastan
Capastan
Capastan
Caterpillar
Capastan
Caterpillar
牵引功率
1.5
2.2
2.2
3.7
3.7
5.5
5.5
储线长度(m)
220
220
220
220
220
220
220
收线盘规格(mm)
400/500
400/630
400/630
500/630
630/800
800/1000
630/1250
收线功率
2.2
2.2
2.2
2.2
3.7
3.7
5.5
生产速度(m/min)
10-650
10-650
10-650
10-650
10-500
10-350
10-250
设备尺寸 (m) (L*W*H)
20*1.5*2.1
20*1.6*2.1
20*1.7*2.1
20*2.5*2.1
25*2.5*2.1
25*3.2*2.1
30*3.6*2.1
设备重量 (T)
5
6
8
8
8.5
7-9
9-12
JCJX-630 / 1250 收卷机
该设备主要用于将电线或电缆卷绕成线圈，便于后续包装、运输及使用。
设备特点：
自动张力控制放线装置，确保线材在收线盘上排列整齐。
采用自动放线系统，放线稳定有序。
生产效率高，一般 8小时可完成约700卷，效率提升约3倍。
型号
Φ630mm
Φ1250mm
Φ1250-Φ1600mm
适用线缆范围
0.5-6mm²
10-70mm²
10-240mm²
排线张力
自动控制
主电机转速
0-600 r/min
0-300 r/min
0-300 r/min
上盘方式
杠杆式
电动式
电动式
放线盘规格
Φ400-630mm
Φ800-1250mm
Φ1000-1600mm
收卷规格
外径≤320mm
内径 120mm
宽 30-100mm
外径≤600mm
内径 200-300mm
宽60-150mm
150-200mm
50-250
电机功率
2.2kw
3kw
4kw
计米结构
压轮式
双轮气压式
双轮气压式
计量精度
旋转编码器/0.5%
旋转编码器/0.5%
旋转编码器/0.5%
