两芯耐火电缆生产解决方案
产品介绍

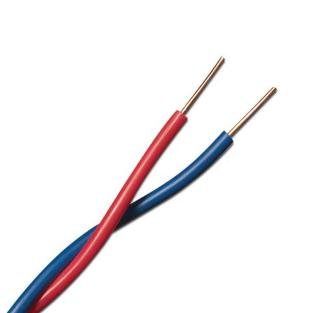

从裸铜线到两芯耐火电缆的完整生产方案
该方案由江苏佳成科技股份有限公司为一位来自阿联酋的客户提供。从客户签订合同开始，到设备生产完成、客户验收、安排集装箱运输，再到工程师现场调试并最终实现客户正常生产，整个项目周期约为4个月。
该项目共配置4条生产线，具体如下：

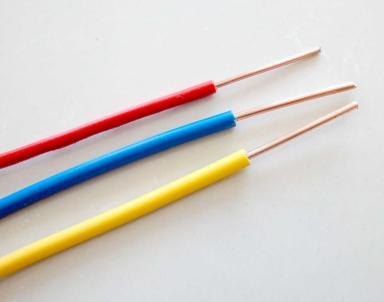

1. JCJX-65 硅胶挤出机 用于线芯绝缘挤出
2. JCJX-1000 悬臂式单绞机 用于线芯绞合
3. JCJX-80 挤出机 用于电缆护套挤出
4. JCJX-1250 收线机 用于电缆收卷

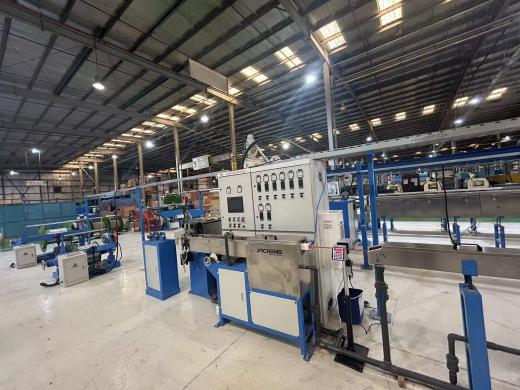

客户工厂规划图
江苏佳成科技股份有限公司自1990年成立以来，一直致力于电线电缆制造设备行业的发展。公司专业生产各类电线电缆生产设备，包括拉丝机、绞线机、挤出机、收卷与绕包设备、成缆机、退火与镀锡设备以及其他电线电缆生产相关设备。

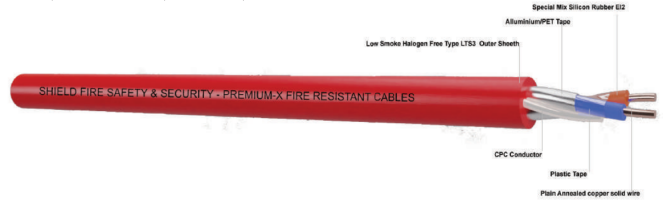

近期，公司成功与阿联酋客户达成合作协议，并为其提供了一整套两芯1.5–2.5平方毫米耐火电缆生产线解决方案。在设备验收过程中，客户对佳成设备的性能、质量以及完善的售后服务给予了高度认可，并期待未来与佳成科技开展更深入的合作。

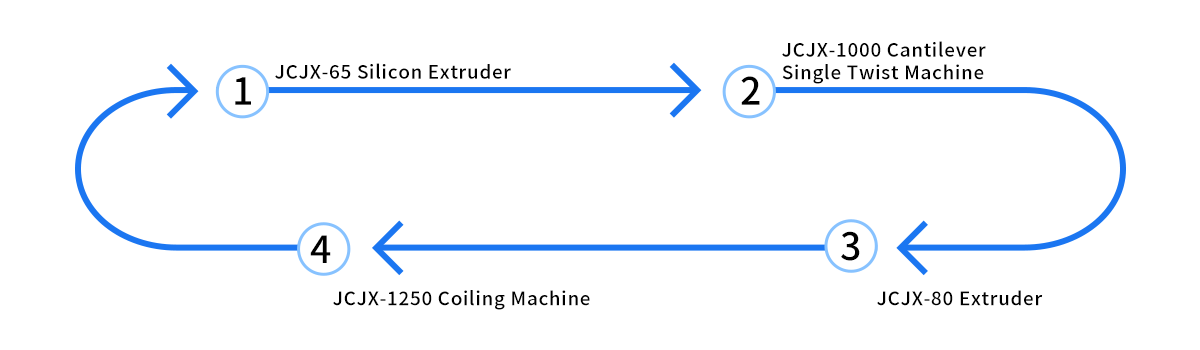

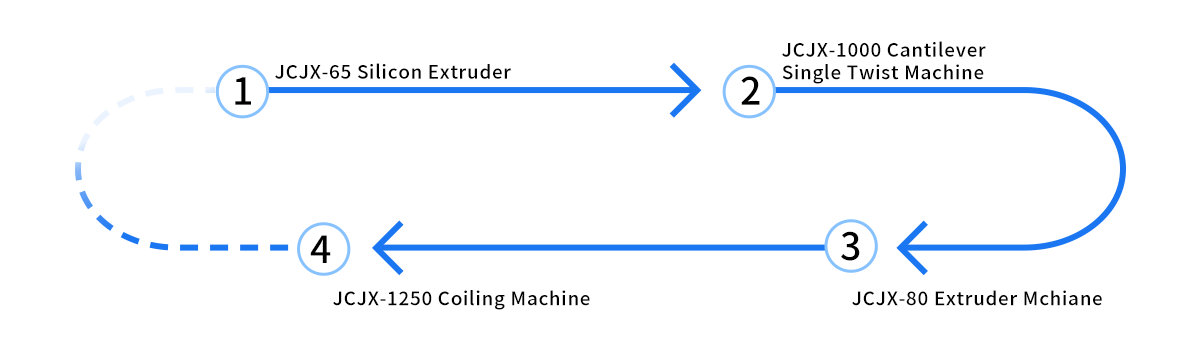

生产线工艺流程:
整体规划蓝图

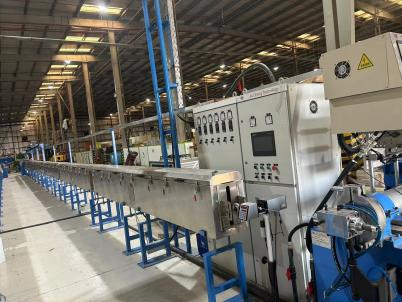

JCJX-65 硅胶挤出机适用于各种耐高温硅橡胶电缆及耐高温护套的挤出生产。
1. 采用 PLC + 触摸屏控制系统，可对整条生产线的参数进行调节与实时监控。
2. 配备 硅橡胶专用螺杆、机筒、机头及模具，有效防止内部硫化现象。
3. 采用 硅橡胶专用免调机头设计，配备水冷系统，可实现自动或手动控制。
4. 配备 高精度检测反馈系统，确保线径精准稳定，从而有效降低生产成本。
型号
JCJX-45
JCJX-70
JCJX-90
JCJX-120
主机功率(kw)
11
22
37
45
挤出产能(kg/h)
30
80
135
260
螺杆直径(mm)
φ45
Φ70
φ90
φ120
螺杆长径比
12:1
14:1
14：1
14:1
放线盘规格(mm)
φ300-400
Φ400-630
φ400-630
φ1000-1200
导体直径范围(mm)
φ0.2-3.0
Φ1.5-6.0
φ2.1-10
φ5.0-15
成品电缆直径(mm)
φ0.8-5.0
Φ1.8-8.0
φ3.0-12
φ8.0-20
硫化管长度(m)
12
16
24
24
加热功率
36 kW/段
48 kW/段
72 kW/段
84 kW/段
牵引电机(kw)
2.2
4
7.5
11
生产速度(m/min)
10-200
10-200
4-40
4-40
收线盘规格(mm)
Φ400-500
Φ400-630
φ1250-1600
φ1250-2000

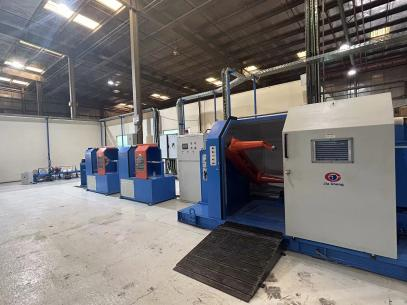

JCJX-1000 悬臂式单绞机（Cantilever Single Twist Machine）适用于各类电缆及绕包生产，同时也适用于各种软导体、电缆线及控制电缆，如 KVVRP、KVVR、RVV、KVV 等。
主要特点：
设备运行稳定，生产效率高，噪音低，操作简便。
可用于电缆和铜线的绞合生产。
可同时实现绞合与绕包工艺
型号
JCJX-630
JCJX-800
JCJX-1000
JCJX-1250
放线盘直径(mm)
Φ400-Φ500-Φ630
收线盘直径(mm)
Φ630
Φ800
Φ1000
Φ1250
适用线径(mm)
Φ0.6-3.0
Φ1.0-5.0
主电机功率(kw)
11
15
15
20
最大绞合直径(mm)
Φ15
Φ20
Φ25
Φ30
绞距范围(mm)
20-200
30-300
30-350
30-350
最高转速(r/min)
1000
800
600
550
收线张力
气动张力控制
排线方式
无级调速，根据收线盘转速和往复运动自动调节
排线行程(mm)
2-12
3-20
3-30
3-30
绞合方向
S向或Z向可自由设定
绕包方式
中心绕包或侧绕包
JCJX-80 挤出机
适用于 PVC、LDPE、尼龙（NYLON）、TPU 等材料的电线电缆绝缘挤出生产，也可配置 三层共挤机头 或 双层挤出结构。
1. 生产线组成
整条生产线包括：
放线装置、主机、主控制柜、固定水槽、移动水槽、储线装置、牵引装置、收线装置、火花检测仪。
2. 可选配置
主动放线装置
预热器
滑石粉机
激光测径仪
低烟无卤（LSZH）专用螺杆
单盘或双盘收线装置
收卷与绕包设备
3. 设备特点
螺杆结构设计精密，耐用性高
不积料、不脱铬，换色速度快
挤出能力强，生产效率高
线缆同心度可达 90%以上
线径精度可达 ±0.03 mm
触摸屏 + PLC 控制系统，操作简单，人机界面友好
型号
JCJX-30
JCJX-40
JCJX-50
JCJX-60
JCJX-70
JCJX-80
JCJX-90
螺杆直径(mm)
Ø30
Ø40
Ø50
Ø60
Ø70
Ø80
Ø90
螺杆长径比
25:1
25:1
25:1
25:1
25:1
25:1
25:1
挤出产能 PVC (kg/h)
25
40
80
100
130
200
240
挤出产能 LDPE (kg/h)
16
20
40
53
86
122
133
挤出产能 PP(kg/h)
13
17
34
41
68
96
124
主电机功率
5.5
7.5
11
18.5
22-37
30-55
37-75
总功率
21
24
28
42
50
65
75-113
成品线径范围 (mm)
0.2-1
0.4-3
0.8-5
1-8
2-12
3-25
5-35
放线盘规格 (mm)
300/400
300/500
400/630
500/630
500/630
500/630
630/800
放线功率
2.2
3.7
3.7
3.7
3.7
5.5/7.5
7.5/11
牵引装置类型
Capastan
Capastan
Capastan
Capastan
Capastan
Capastan
Caterpillar
Capastan
Caterpillar
牵引功率
1.5
2.2
2.2
3.7
3.7
5.5
5.5
储线长度(m)
220
220
220
220
220
220
220
收线盘规格(mm)
400/500
400/630
400/630
500/630
630/800
800/1000
630/1250
收线功率
2.2
2.2
2.2
2.2
3.7
3.7
5.5
生产线速度(m/min)
10-650
10-650
10-650
10-650
10-500
10-350
10-250
设备尺寸(m) (L*W*H)
20*1.5*2.1
20*1.6*2.1
20*1.7*2.1
20*2.5*2.1
25*2.5*2.1
25*3.2*2.1
30*3.6*2.1
设备重量(T)
5
6
8
8
8.5
7-9
9-12

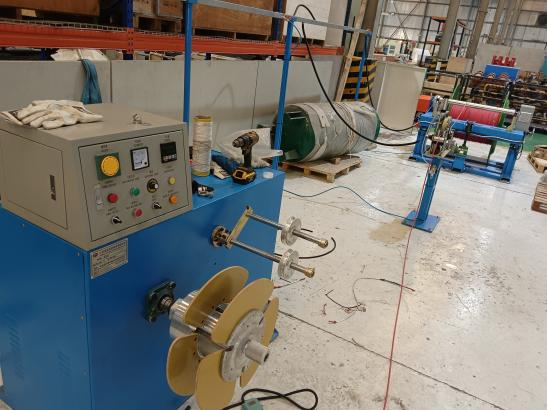

JCJX-1250 收卷机
该设备主要用于将长长度的电线或电缆卷绕成线圈，便于后续的包装、运输和使用。
设备特点
自动张力控制放线装置，确保电线在卷盘上排列整齐。
采用自动放线系统，放线过程稳定有序。
生产效率高，一般情况下 8小时可生产约700卷，效率可提升约三倍。
型号
Φ630mm
Φ1250mm
Φ1250-Φ1600mm
适用线缆范围
0.5-6mm²
10-70mm²
10-240mm²
排线张力
自动控制
主电机转速
0-600 r/min
0-300 r/min
0-300 r/min
上盘方式
杠杆式
电动式
电动式
放线盘规格
Φ400-630mm
Φ800-1250mm
Φ1000-1600mm
收卷规格
外径≤320mm
内径 120mm
宽度 30-100mm
外径≤600mm
内径 200-300mm
宽度 60-150mm
150-200mm
50-250
电机功率
2.2kw
3kw
4kw
计米结构
压轮式
双轮气压式
双轮气压式 / 感应式
计量精度
旋转编码器/0.5%
旋转编码器/0.5%
旋转编码器/0.5%
